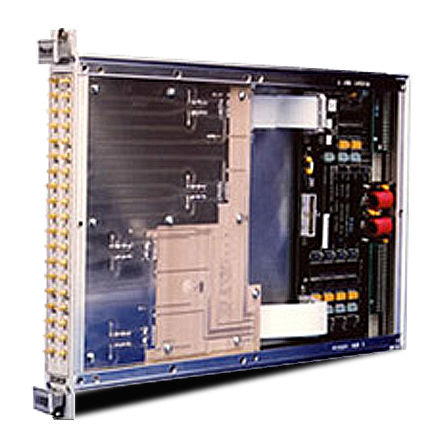

Module commutateur à relais 1260-58

numériqueRFà grande vitesse

Le Racal Instruments™ 1260-58 est un module de commutation haute densité avec quatre 1x8 arbres coaxiaux. Il est conçu pour les signaux haute fréquence, 50 Ω, ce qui le rend idéal pour la commutation de signaux source ou de mesure dans un environnement ATE ou un système de communication moderne Informations sur le produit Le 1260-58 est destiné à être utilisé avec des générateurs de fonctions/d'impulsions, des minuteurs/compteurs universels, des oscilloscopes, des unités de test numérique à haute vitesse et d'autres instruments impliquant une haute fréquence ou des temps de montée rapides. Ce module de commutation présente une excellente per- formance en courant alternatif, avec une bande passante supérieure à 1 GHz. Tous les relais sont bidirectionnels, ce qui rend les entrées et les sorties interchangeables pour répondre à différentes exigences de test. Des systèmes de commutation plus importants peuvent être configurés en utilisant des cavaliers externes avec des connecteurs SMB à interface facile. Cette méthode permet de configurer de grands multiplexeurs ainsi que de grandes matrices. MATURE Le 1260-58 nécessite une option 01T de Racal Instruments™ pour communiquer avec les modules de la série 1260. Cette option offre un fonctionnement basé sur les messages pour la facilité d'utilisation et un fonctionnement basé sur les registres pour des vitesses maximales. La série 1260 inclut le support VXIplug&play pour les cadres basés sur l'interface de programmation d'application Microsoft Win32®, y compris les pilotes pour LabWindows™/CVI et LabVIEW™ Caractéristiques principales - Quatre arbres coaxiaux 1x8 - Bande passante de 1 GHz - Excellentes caractéristiques de diaphonie et d'isolation - Module VXIbus à fente unique, de taille C - Connecteurs d'interface coaxiaux SMB 50 Ω de haute qualité - Idéal pour la commutation de signaux haute fréquence dans les systèmes ATE
