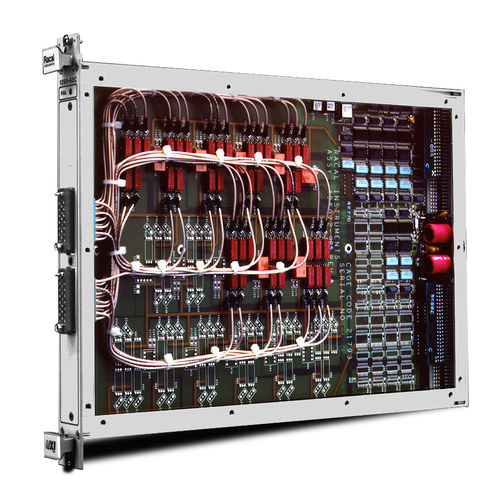

Multiplexeur module 1260-50C

à bande passante élevée

Le Racal Instruments™ 1260-50 est idéal pour la commutation de signaux à large bande jusqu'à 200 MHz. Il est destiné à être utilisé avec des générateurs de fonctions/impulsions, des compteurs/chronomètres universels, des oscilloscopes et d'autres instruments où des signaux à haute fréquence ou à impulsions rapides sont commutés. Informations sur le produit Le 1260-50C se compose de huit multiplexeurs 1x4 10W et le 1260-50D se compose de 16 multiplexeurs 1x4 50 Ω. Ces multiplexeurs sont bidirectionnels et reconfigurables par logiciel. Cela facilite la reconfiguration et élimine la nécessité de démonter le module. Le boîtier du connecteur coaxial (coque) est fourni avec le 1260-50C/D. Les broches du connecteur doivent être achetées séparément. Des broches coaxiales complètes avec des câbles pour ce module sont également disponibles. Les câbles coaxiaux ont été testés jusqu'à une largeur de bande de 1 GHz et sont disponibles en longueurs de 2, 6 et 12 pieds avec une broche coaxiale à chaque extrémité. Les courants des bobines de relais sont surveillés pour fournir un contrôle de confiance sélectionnable par l'utilisateur, ce qui donne à l'utilisateur une assurance supplémentaire du fonctionnement pro- per du relais. Le 1260-50 est contrôlé par l'interface Racal Instruments™ Option 01 basée sur les messages, ou par l'interface Option 01T basée sur les messages et les registres, qui sont expliquées en détail dans leurs fiches techniques respectives. Toutes les caractéristiques de contrôle du 1260 expliquées sur les fiches techniques sont disponibles pour ce module. Caractéristiques principales - 1260-50C configurable comme suit - Huit 1x4 - Quatre 1x9 - Deux 1x19 - Un 1x39 - 1260-50D configurable en : - Seize 1x4 - Huit 1x9 - Quatre 1x19 - Deux 1x39 - Un 1x79 - Largeur de bande de 200 MHz avec une excellente diaphonie et isolation - Configurable par logiciel - Interfaces coaxiales
