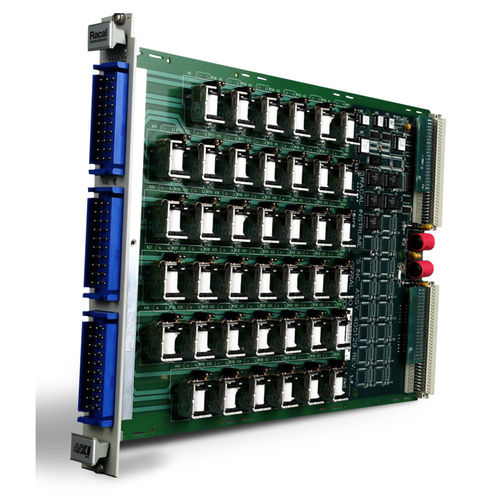

Module commutateur à relais 1260-22

Le Racal Instruments™ 1260-22 est un module de commutation haute puissance à 40 canaux, SPST, conçu pour la commutation et l'acheminement de sources de courant élevé telles que les alimentations CA et CC dans les systèmes de test automatisés Le 1260-22 commute des courants jusqu'à 20A, en courant alternatif ou continu, et des tensions jusqu'à 250VDC ou 250VAC. La puissance maximale supportée est de 600WDC ou 4800VA par canal. La conception du 1260-22 réduit les composants externes, les cavaliers de configuration et les dispositifs à sécurité intégrée. Les dispositions pour les cavaliers internes facilitent les configurations de multiplexeurs 1x2 et/ou 1x4, réduisant ainsi le câblage externe. Les suppresseurs de surtension s'installent facilement sur le module, ce qui simplifie l'intégration du système. Un interrupteur externe de réinitialisation d'urgence peut être connecté au connecteur du panneau avant du 1260-22. Ce commutateur externe permet d'ouvrir instantanément tous les canaux du 1260-22 et toutes les cartes connectées à la même option 01T. Cela permet de garantir une commutation sûre dans les applications à courant élevé. L'interface Option 01T, basée sur des messages et des registres, contrôle le 1260-22. Reportez-vous à la fiche technique Option 01T applicable pour connaître les spécifications et les caractéristiques du produit, telles que les listes d'inclusion, d'exclusion et de balayage, la surveillance du courant des bobines de relais, ainsi que les noms de chemin et les états de réinitialisation définis par l'utilisateur.Le 1260-22 inclut la prise en charge de VXIplug&play pour les cadres basés sur l'interface de programmation d'applications Microsoft Win32®, y compris les pilotes pour LabWindows™/CVI et LabVIEW™ Caractéristiques principales - 40 canaux de commutation SPST haute puissance - Commutation pour les alimentations et les sources de courant - Commutation jusqu'à 20 A, CA ou CC - Interface pour interrupteur externe de "réinitialisation d'urgence" pour ouvrir tous les canaux - Reconfigurable en multiplexeur : cinq 4 x 1 plus dix 2 x 1 - Possibilité d'ajouter un élément de protection à contact shunt
