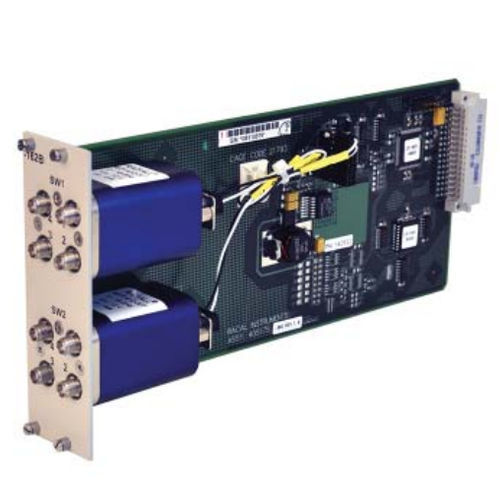

Commutateur de transfert rackable 1260-162AH

Commutateur de transfert hyperfréquence haute performance Plug-In Le Racal Instruments™ 1260-162AH/BH est un commutateur hyperfréquence enfichable à 2 emplacements. Il peut être utilisé soit dans l'unité centrale de commutation Racal Instruments™ 1256, soit dans le support Racal Instruments™ 1260-100 Adapt-a-Switch™ VXI. Informations sur le produit La carte Racal Instruments™ 1260-162AH/BH est une carte de commutation coaxiale électromécanique DC-18 GHz qui peut être configurée comme commutateur de transfert simple ou double. Les relais utilisés dans cette carte ont des opérations très fiables et répétables avec une durée de vie de 2,5 millions de cycles. Ceci est dû à la conception sans friction qui minimise les dépôts de particules sur les contacts qui affectent le fonctionnement répétitif de la ligne de transmission et l'étalonnage du système. Le 1260-162AH/BH fait partie de la famille de cartes de commutation à micro-ondes de notre série modulaire Adapt-a-Switch™. Ces cartes peuvent être installées dans un châssis de commutateur LXI ou un support VXI pour les besoins de commutateurs plus importants. Cette approche de carte modulaire enfichable fournit une architecture de système évolutive qui peut facilement s'adapter à l'expansion des exigences du système en ajoutant des cartes supplémentaires. Ces cartes peuvent être combinées avec d'autres cartes de la série Adapt-a-Switch pour constituer une solution complète de système de commutation ATE. En cas de remplacement, les relais sont remplaçables en moins de 5 minutes. Cela maximise le temps de fonctionnement du système et facilite les mises à jour sur le terrain. Les connexions utilisateur sont réalisées directement sur les connecteurs SMA des relais sur le panneau avant de la carte, ce qui élimine les pertes cumulées et le bruit induit. Une prise à fente profonde spécialement conçue pour un lecteur de prise de ¼" est disponible pour connecter/déconnecter les connecteurs d'interface SMA rapidement et facilement.
