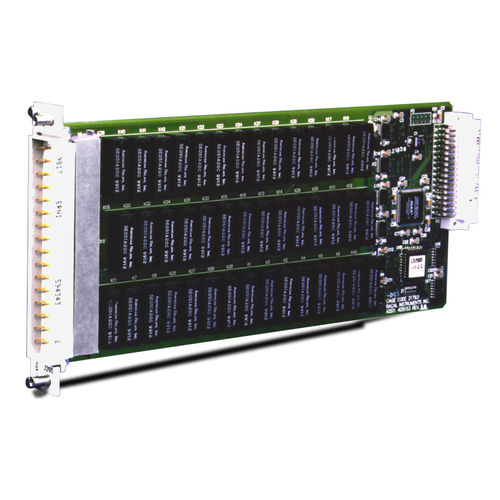

Multiplexeur carte 1260-136

monomodehaute densité

Multiplexeur haute tension Plug-In Les plug-ins de la série Racal Instruments™ 1260-136 sont des multiplexeurs de relais haute tension pour la plateforme Adapt-a-Switch™. Ils se branchent rapidement et facilement à l'avant d'un adaptateur Adapt-a-Switch™ Carrier 1260-100 Informations sur le produit Chaque module d'extension de la série 1260-136 peut être configuré via un programme de commande standard dans l'une des configurations suivantes - multiplexeur simple 1x21 à deux fils - un multiplexeur monofilaire 1x42 - deux multiplexeurs 1x21 à un fil les modules enfichables 1260-136 peuvent être utilisés pour des applications de distribution dans lesquelles n'importe quelle combinaison de relais par multiplexeur est fermée à la fois, ou dans des applications classiques de scanner dans lesquelles un seul relais par multiplexeur peut être fermé. Lorsqu'elle est utilisée comme un scanner, la fonction "exclure" de la série 1260 ouvre automatiquement la dernière connexion lorsqu'une nouvelle connexion est programmée. Cela réduit le nombre de commandes envoyées au commutateur, réduisant ainsi le temps de test. Il est également possible de programmer la fonction "make- before-break" ou "break-before-make". Trois versions différentes de ce plug-in sont disponibles pour prendre en charge une gamme d'exigences de commutation haute tension. Chaque version utilise un relais haute tension différent. Les spécifications de base de la "commutation à chaud" de ces plug-ins sont les suivantes - 1260-136B, 500 V, relais Reed - 1260-136C, 1 kV, relais Reed - 1260-136D, 500 V, relais Reed à mercure Le 1260-136D doit être orienté verticalement pour fonctionner correctement. Il s'agit de la position normale pour les installations utilisant un châssis VXI à 13 emplacements et un support Adapt-a-Switch™. Les versions 1260-136B et C ne sont pas sensibles à la position ; elles fonctionnent correctement dans les installations orientées dans n'importe quelle direction.
