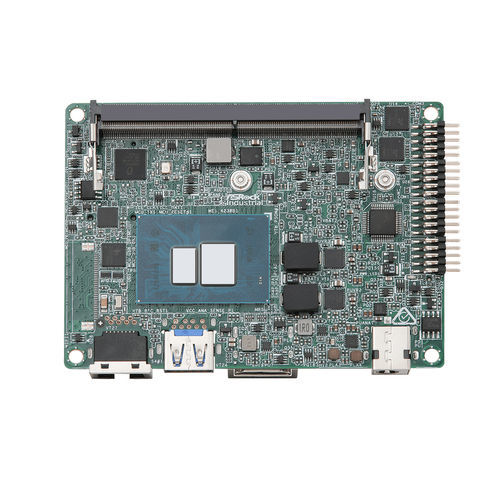

Carte mère ATX SOM-P104J

Pico-ITXIntel® Processor N97Intel® Alder Lake-S

BIOS - AMI SPI 256 Mbit Mémoire Technologie - Double canal DDR5 4800 MHz Capacité - 32 Go Socle - 1 x 262 broches SO-DIMM Contrôleur graphique Contrôleur - Intel® UHD Graphics HDMI - HDMI 2.0b Résolution maximale jusqu'à 4096 x 2160@60Hz DisplayPort - Display Port 1.4a, DP++ Résolution maximale jusqu'à 4096x2160@60Hz LVDS - Double canal 24 bits jusqu'à 1920 x 1200@60Hz (Connecteur partagé avec eDP) eDP - Résolution maximale jusqu'à 1920 x 1080@60Hz (Connecteur partagé avec LVDS) MultiDisplay - Triple affichage Fente d'extension M.2 - 1 x M.2 (Key E, 2230) avec PCIe Gen3 x1 et USB 2.0 pour le sans fil MIOe - 1 (HDMI ou DP, 1 x USB 3.2 Gen2, 1 x USB 2.0, 3 x PCIe x1) Audio Interface - Realtek ALC897 HD, Audio haute définition. Entrée ligne, sortie ligne, entrée micro Ethernet Contrôleur/vitesse - Realtek RTL8125BG avec 10/100/1000/2500 Mbps E/S arrière HDMI - 1 x HDMI 2.0b Ethernet - 1 x 2,5 Gigabit LAN USB - 1 x USB 3.2 Gen2 (Type A) Prise DC - 1 Connecteur interne USB - 2 x USB 2.0 (1x2.00 pitch header) COM - COM1, COM3 (RS-232/422/485) GPIO - 4 x GPI, 4 x GPO LVDS - 1 (connecteur avec signal LVDS/eDP, commutation par le BIOS) En-tête de caméra MIPI - 1 (en option) Stockage M.2 - 1 x M.2 (Key M, 2242/2280) avec PCIe Gen3 x1 ou SATA3 et USB 2.0 pour SSD Minuteur chien de garde Sortie - De Super I/O à drag RESETCON# Intervalle - 256 segments, 0, 1, 2, ...255sec Exigences en matière d'alimentation Entrée PWR - 12V DC-In Mise sous tension - Prise en charge AT/ATX -AT : Le PWR s'allume directement lorsque l'entrée d'alimentation est prête -ATX : Appuyer sur le bouton pour activer le PWR après que l'entrée d'alimentation soit prête Environnement Température de fonctionnement - -20ºC ~ 70ºC Température de stockage - -40° C ~ 85° C Humidité de fonctionnement - 5% ~ 90% Humidité de stockage - 5% ~ 90%
