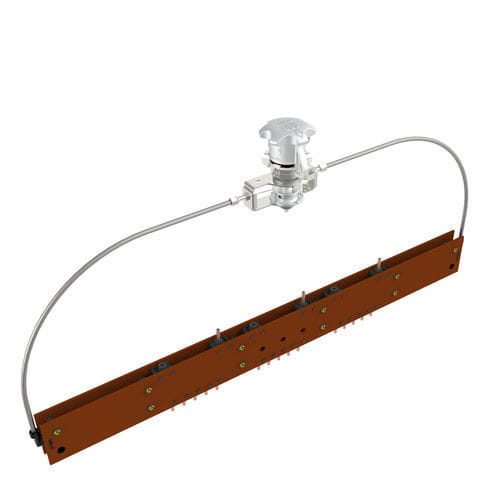

Changeur de prise hors circuit pour transformateurs à bain d'huile CA-01

triphaséindustrielfonctionnant par câble

Changeur de prises hors charge actionné par câble pour les transformateurs immergés dans l'huile Sortie commune par phase 5 positions 30 A Contacts fixes et communs avec diamètre interne Ø3.1 20 kV Réglage 2,5% par position Dispositif de commande avec bouton en aluminium Variantes disponibles : - Classes de tension : 20 kV / 30 kV - Courant : 30 A / 63 A / 175 A 30 A / 63 A : Contacts fixes avec diamètre intérieur Ø3.1 / Ø5.1 175 A : Contacts fixes amovibles - Argenture sur contacts fixes / mobiles / communs, sur demande - Schémas disponibles : Pont, Sortie commune par phase, Série-Parallèle, Etoile-Delta, étages multiples.. - Nombre de positions : 2 à 7 positions - Au-delà de 7 positions sur demande - Dispositif de commande avec bouton ou poignée en aluminium - Couvercle de protection en aluminium sur le bouton ou la poignée, sur demande Commande par câble, à partir de la paroi latérale du réservoir, ou du couvercle du transformateur Fixation sur le réservoir, ou le couvercle, ou la partie active du transformateur : - par boulonnage du dispositif de commande (trou de 27 mm de diamètre à prévoir dans le réservoir ou le couvercle) - par boulonnage de la carte mère sur la partie active, ou le réservoir, ou le couvercle du Transformateur - par liaison de ces 2 parties au moyen de câbles, coulissant à l'intérieur d'un tube flexible métallique doublé d'un flexible plastique, ces deux tubes étant livrés en rouleaux, à couper et à ajuster lors du montage sur le transformateur Courants nominaux : - 30 A avec contacts fixes tubulaires dia 3.1 x 5.0 mm - 63 A avec contacts fixes tubulaires dia 5.1 x 7.0 mm - 175 A avec contacts amovibles (tubulaires ou plats)
