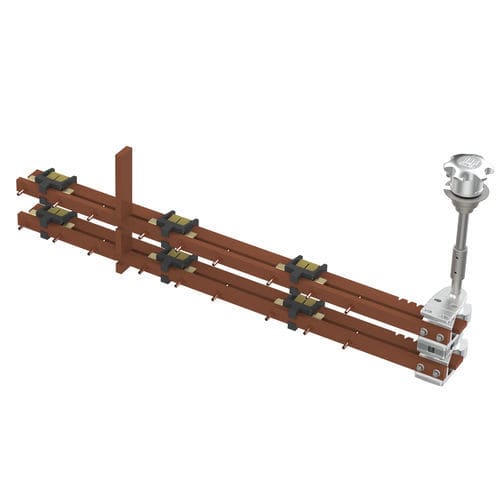

Changeur de prise hors circuit triphasé HZ-01

pour transformateurs à bain d'huileindustriel13 positions

Changeur de prises à vide HZ pour transformateurs immergés dans l'huile Star-Delta 2 étages Contacts fixes tubulaires Max 30 A diamètre interne Ø3.1 20 kV Réglage 2,5% par position Dispositif de commande avec bouton en aluminium Variantes disponibles : - Classes de tension : 20 kV / 30 kV - Courant : 30 A / 63 A / 150 A 30 A / 63 A : Contacts fixes tubulaires, avec diamètre intérieur Ø3.1 / Ø5.1 150 A : Contacts fixes tubulaires ou filetés - amovibles - Argenture sur contacts fixes / mobiles / communs, sur demande - Schémas disponibles : Pont, Sortie commune par phase, Série-Parallèle, Etoile-Delta, étages multiples.. - Nombre de positions : 2 à 7 positions - Au-delà de 7 positions sur demande spéciale - Longueur de l'arbre sur mesure - Dispositif de commande avec bouton ou poignée en aluminium - Capot de protection en aluminium sur le bouton ou la poignée, sur demande Commande directe, depuis la paroi latérale de la cuve, ou le couvercle du transformateur Fixation sur le réservoir, ou le couvercle, ou la partie active du transformateur : - par boulonnage du support principal sur la cuve, le couvercle ou la partie active du Transformateur - par boulonnage d'un support supplémentaire (support métallique ou crochet isolant) sur la cuve, le couvercle ou la partie active du transformateur - bossage de l'arbre moteur à souder sur la cuve ou le couvercle du transformateur Longueur de l'arbre à demander à la commande, pas de limite de longueur Des unités jumelées sur plusieurs étages (identiques ou différents) sont disponibles Courants nominaux : - 30 A avec des contacts fixes tubulaires dia 3,1 x 5,0 mm - 63 A avec contacts tubulaires fixes dia 5.1 x 7.0 mm - 150 A avec contacts tubulaires amovibles
