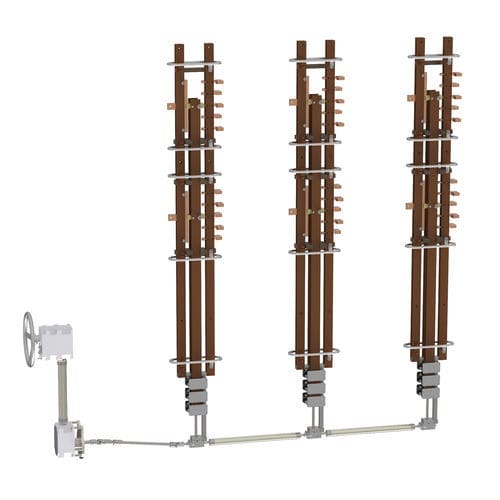

Changeur de prise hors circuit triphasé HT-02

pour transformateurs à bain d'huileindustriel13 positions

Changeur de prises à vide HT pour transformateurs immergés dans l'huile Pont - 5 positions Haute tension - Classe 250 kV - - Jusqu'à BIL 1250 kV Contacts fixes type drapeau - Max 800 A Dispositif de contrôle avec roue en aluminium Variantes disponibles : - - Haute tension - Classe 250 kV - - Jusqu'à BIL 1250 kV - - Courant : Max 800 A - - Contacts fixes : Tubulaires ou à drapeau - - Argenture sur les contacts fixes, mobiles et communs, sur demande - - Schémas disponibles : Pont, Série-Parallèle, Etoile-Delta, Sortie commune par phase, étoile avec sortie neutre, étages multiples.. - - Longueur des arbres sur mesure - - Dispositif de contrôle sur le couvercle ou sur la paroi du transformateur - - Roue à hauteur d'homme - - Verrouillage mécanique avec micro-interrupteur NO/NC - - Micro-interrupteurs de signalisation de position Entraînement direct par accouplement, à partir de la paroi latérale du réservoir ou du couvercle du transformateur Des commandes à distance à hauteur d'homme sont disponibles, pour le passage de l'arbre sur le haut ou le bas de la cuve, ou sur le couvercle du transformateur Fixation sur la cuve, le couvercle ou la partie active du transformateur : - par boulonnage du support principal sur la cuve ou la partie active du Transformateur - par boulonnage d'un support supplémentaire (support métallique ou isolant) sur le réservoir ou la partie active du transformateur - bride du dispositif de commande à boulonner sur la cuve ou le couvercle du transformateur Longueur de l'arbre à préciser à la commande (les modèles peuvent varier en fonction des distances requises) Courants nominaux : - 400 A avec contacts tubulaires ou à drapeau (pour les types sélectionnés) - 800 A avec contacts à drapeau
