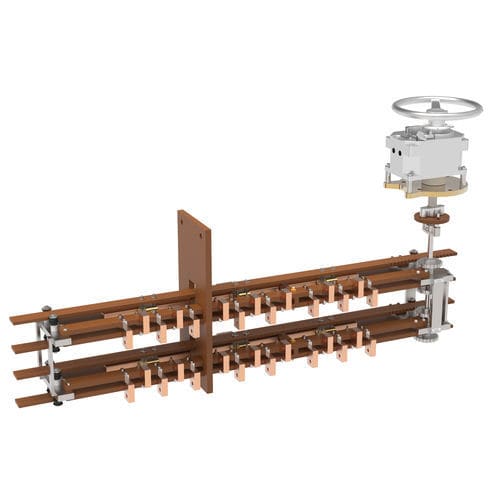

Changeur de prise hors circuit triphasé HI-02

pour transformateurs à bain d'huileindustriel13 positions

Changeur de prises à vide HI pour transformateurs immergés dans l'huile Sortie commune par phase 5 positions 2 étages Contacts fixes de type drapeau Max 1250 A 20 kV Réglage 2,5% par position Dispositif de contrôle avec roue en aluminium Variantes disponibles : - Classes de tension : 20 kV / 30 kV / 45 kV / 60 kV - Courant : Max 1250 A par étage - 3750 A avec plusieurs étages - Contacts fixes de type drapeau - Argenture sur contacts fixes / mobiles / communs, sur demande - Schémas disponibles : Pont, Série-Parallèle, Etoile-Delta, Sortie commune par phase, étoile avec sortie neutre, étages multiples.. - Nombre de positions : 2 à 7 positions - Au-delà de 7 positions sur demande spéciale - Longueur des arbres sur mesure - Dispositif de contrôle sur le couvercle ou sur la paroi du transformateur - Roue à hauteur d'homme - Verrouillage mécanique avec micro-interrupteur NO/NC - Micro-interrupteurs de signalisation de position Des télécommandes à hauteur d'homme sont disponibles, pour le passage des arbres sur le haut ou le bas de la cuve, ou sur le couvercle du Transformateur Fixation sur le réservoir, ou le couvercle, ou la partie active du transformateur : - par boulonnage du support principal sur le réservoir, le couvercle ou la partie active du transformateur - bride du dispositif de commande à boulonner sur le réservoir ou le couvercle du transformateur Longueur de l'arbre à demander à la commande (les modèles peuvent varier en fonction des distances requises) Des unités jumelées sur plusieurs étages (identiques ou différents) sont disponibles Courants nominaux : - 1000 A avec contacts à drapeau - 1250 A avec contacts à drapeau - possibilité de jumeler des cartes identiques en parallèle pour des courants plus élevés
