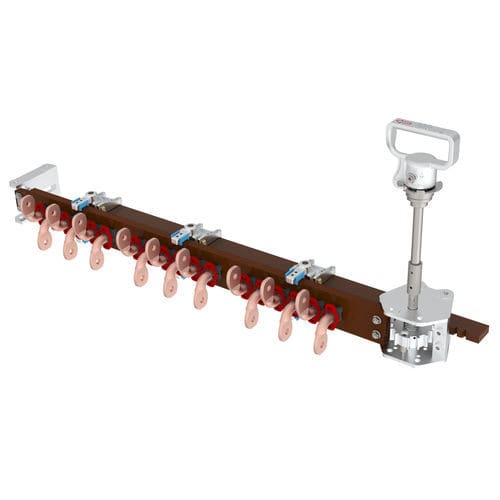

Changeur de prise hors circuit triphasé FII-01

pour transformateurs à bain d'huileindustriel17 positions

Changeur de prises à vide FII pour transformateurs immergés dans l'huile Pont 5 positions Contacts fixes de type drapeau Max 400 A 20 kV Réglage 2,5% par position Dispositif de commande avec poignée en aluminium Variantes disponibles : - Classes de tension : 20 kV / 30 kV / 60 kV - 90 kV sur demande spéciale - Courant : Jusqu'à 400 A - Contacts fixes tubulaires, à drapeau, filetés... - Amovibles - Argenture sur contacts fixes / mobiles / communs, sur demande - Schémas disponibles : Pont, Série-Parallèle, Etoile-Delta, Sortie commune par phase, étoile avec sortie neutre, étages multiples.. - Nombre de positions : 2 à 9 positions - Au-delà de 9 positions sur demande spéciale - Capot de protection en aluminium sur la poignée, sur demande - Dispositif de commande avec roue - Longueur des arbres sur mesure - Dispositif de commande sur le couvercle ou sur la paroi du Transformateur - Roue à hauteur d'homme - Verrouillage mécanique avec micro-interrupteur NO/NC - Micro-interrupteurs de signalisation de position Commande directe ou par accouplement, à partir de la paroi latérale du réservoir ou du couvercle du transformateur Des télécommandes à hauteur d'homme sont disponibles, pour le passage de l'arbre sur le haut ou le bas de la cuve, ou sur le couvercle du transformateur Fixation sur la cuve, le couvercle ou la partie active du transformateur : - par boulonnage du support principal sur la cuve, le couvercle ou la partie active du transformateur - bossage de l'arbre d'entraînement à souder sur la cuve ou le couvercle du transformateur, ou bride à boulonner sur la cuve ou le couvercle du transformateur Longueur de l'arbre à préciser à la commande (les modèles peuvent varier en fonction des distances requises) Des unités jumelées sur plusieurs étages (identiques ou différents) sont disponibles Courants nominaux : tous les courants jusqu'à 400 A, avec des contacts amovibles (tubulaires, plats ou à drapeaux)
