Système de mesure CO2

infrarougeautomatiqueen continu

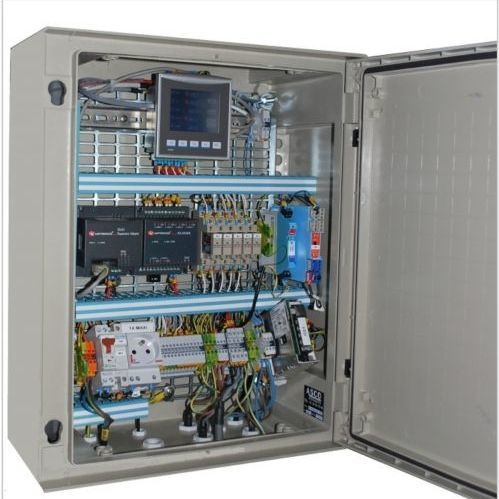

L’ensemble BIOX est constitué de deux coffrets destinés à la mesure en continu de Biogaz. Un coffret électrique à placer en Zone sûre, constitué d’un automate à dalle tactile couleur permet : Les commandes des électrovannes et différents éléments, situés dans le coffret ATEX. La visualisation et le traitement des capteurs situés en zone Atex. Un coffret certifié ATEX composé des éléments suivants : Traitement de l’échantillon avec refroidisseur, filtre primaire, piège à condensats et filtre à particules Algorithme de purge automatique paramétrable. Un capteur infrarouge pour la mesure du méthane (CH4). Un capteur paramagnétique pour la mesure de l’oxygène (O2). Un capteur électrochimique pour la mesure de d’hydrogène sulfuré (H2S). Un système d’apport d’oxygène pour la mesure électrochimique. La mesure de CO2 peut être effectuée par soustraction des valeurs O2 et CH4 mesurées. Les coffrets sont constitués de polyester chargé en fibre de verre avec charge antistatique. Tous les éléments en contact avec le gaz sont en inox 316L et PTFE. Le système de circulation du gaz dans les capteurs, ainsi que le refroidisseur fonctionnent à l’air comprimé.
