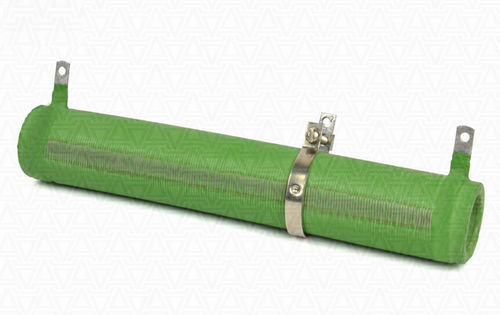

Résistance bobinée APT 160W 3.9R - 100K

de courantACDC

Résistances filaires réglables (régulées, variables) de forte puissance de la série APT (Adjustable Painted Tubular Resistors), puissance de dissipation 160W, résistance nominale de 3,9 Ohm à 100 kOhm. Les séries de résistances similaires sont RX20, RXG. Les résistances sont conçues pour être utilisées dans des circuits en courant alternatif et en courant continu, afin de limiter le courant et de répartir la tension. Les résistances ayant une puissance nominale spécifique peuvent également être fabriquées sur commande individuelle. Structurellement, la résistance se compose d'un noyau tubulaire en céramique sur lequel est enroulé un fil en constantan (résistance à faible résistance) ou en nichrome (résistance à haute résistance). Les résistances sont recouvertes d'une peinture isolante résistante à la chaleur et à l'humidité. La résistance est ajustée en modifiant la position du collier de serrage mobile (contact mobile) le long du boîtier (tube). Le contact entre le collier de serrage et les bobines de fil de la résistance est assuré par la face non peinte du boîtier. Les contacts, les fils de la résistance sont rigides, de type ruban avec des trous de vis ou pour souder les conducteurs. Le type de montage est à charnière. Le montage des résistances sur le panneau est assuré par un ensemble de fixations. La tolérance de la résistance est de ±5%, ±10%. La tension maximale de fonctionnement en courant alternatif est de 1000V, en courant continu de 1400V. La température ambiante élevée de fonctionnement ne dépasse pas +155°C (en même temps la puissance est réduite à 60% de la puissance nominale), la température limite jusqu'à +250°C. La résistance d'isolement des fils de résistance est d'au moins 1000 MOhm. Durée de vie - au moins 15 000 heures.
