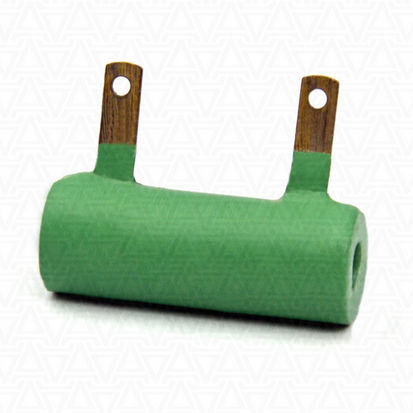

Résistance bobinée FPT series

fixe

Résistances filaires non régulées de la série FPT (Fixed Painted Tubular Resistors), puissance de dissipation 7,5W, résistance nominale de 1 Ohm à 10 kOhm. Les séries de résistances similaires sont RX20, RXG, RXHG. Les résistances sont conçues pour être utilisées dans des circuits en courant alternatif et en courant continu, afin de limiter le courant et de répartir la tension. Les résistances ayant une puissance nominale spécifique peuvent également être fabriquées sur commande individuelle. Structurellement, la résistance se compose d'un noyau tubulaire en céramique sur lequel est enroulé un fil en constantan (résistance à faible résistance) ou en nichrome (résistance à haute résistance). Les résistances sont recouvertes d'une peinture isolante résistante à la chaleur et à l'humidité. Les contacts, les fils des résistances sont rigides, de type ruban avec des trous de vis ou pour souder les conducteurs. Le type de montage est à charnière. Le montage des résistances sur le panneau est assuré par un ensemble de fixations. La tolérance de la résistance est de ±5%, ±10%. La tension maximale de fonctionnement en courant alternatif est de 1000V, en courant continu de 1400V. La température ambiante élevée de fonctionnement ne dépasse pas +155°C (en même temps la puissance est réduite à 60% de la puissance nominale), la température limite jusqu'à +250°C. La résistance d'isolement des fils de résistance est d'au moins 1000 MOhm. La durée de fonctionnement est d'au moins 15 000 heures. La calculatrice permet de calculer la résistance totale lorsque les résistances sont connectées en parallèle ou en série, ainsi que la résistance de la résistance dans le circuit. Les caractéristiques comparatives des résistances à tube métallique, des résistances en ciment et des résistances dans un boîtier en aluminium sont présentées dans le tableau comparatif. Les spécifications détaillées des résistances, les dimensions d'encombrement et de montage, le kit de montage, les recommandations d'installation et d'utilisation sont indiqués sur la page ci-dessous.
