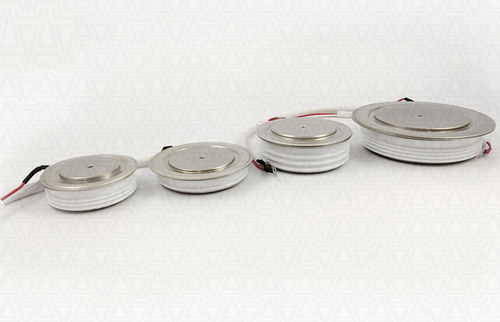

Thyristor à commutation rapide Y30KKE 490А

de puissance

Le thyristor à commutation rapide ATY30FE-490-16 AS ENERGITM est un dispositif semi-conducteur de remplacement, analogue, alternatif et équivalent pour le thyristor à commutation rapide (thyristor à extinction rapide) Y30KKE Techsem. Courant moyen à l'état passant ITAV - 490A, tension de crête répétitive avant/arrière VDRM/VRRM - 800-1600V, temps de coupure tq - 18-50 µs. Caractéristiques : Les thyristors à commutation rapide garantissent de faibles pertes de commutation et des performances di/dt élevées. Les thyristors à commutation rapide conviennent aux onduleurs existants, aux variateurs de vitesse à courant continu, aux onduleurs et aux applications d'alimentation par impulsions. Les thyristors à commutation rapide (thyristors de type capsule à coupure rapide) sont disponibles de 800V à 4800V, avec un courant de 490A à 4890A et un temps de coupure tq de 18μs à 150μs. Valeurs nominales des thyristors : Y30KKE-04-8 (490A 800V), Y30KKE-04-10 (490A 1000V), Y30KKE-04-12 (490A 1200V), Y30KKE-04-14 (490A 1400V), Y30KKE-04-16 (490A 1600V). "Les dissipateurs refroidis par air de la série O pour les dispositifs à disque, les dissipateurs refroidis par air de la série SF et les dissipateurs refroidis par eau de la série SS pour le refroidissement des thyristors sont également disponibles sur commande. Les thyristors AS ENERGITM présentent les caractéristiques suivantes : faibles pertes statiques et dynamiques, valeurs élevées de VDRM/VRRM, grande expérience de l'utilisation des dispositifs dans diverses industries, gamme de tensions de 100 à 9000 V et d'ampérages de 10 à 15000 A, grande résistance aux cycles thermiques et électriques, refroidissement naturel ou par air forcé. Les spécifications techniques et les paramètres de Y30KKE et de son remplaçant ATY30FE-490-16, la fiche technique PDF, le plan d'ensemble et les dimensions sont énumérés ci-dessous.
