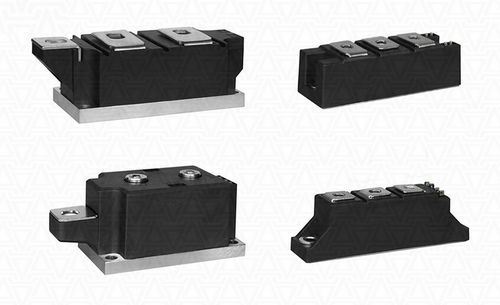

Module de thyristor MTC26-18

Les modules à thyristors MTC26-18-215F3 se caractérisent par une grande capacité de cyclage électrique et thermique, ce qui signifie une grande fiabilité et une longue durée de vie dans les modes de fonctionnement intensifs. Les modules à thyristors sont logés dans un boîtier standard, ce qui facilite leur intégration dans les équipements existants. Les modules à deux positions ont des circuits de commutation différents (schémas électriques) : МТC - demi-pont ; МТK - schéma avec cathode commune ; МТA - schéma avec anode commune. Séries (valeurs nominales) de modules de thyristors : MTC26-6 (26A 600V), MTC26-7 (26A 700V), MTC26-8 (26A 800V), MTC26-9 (26A 900V), MTC26-10 (26A 1000V), MTC26-12 (26A 1200V), MTC26-14 (26A 1400V), MTC26-16 (26A 1600V), MTC26-18 (26A 1800V). Les bornes principales (alimentation) se trouvent sur le dessus du boîtier et sont marquées 1, 2, 3 (anode-cathode commune, cathode, anode). Les bornes de contrôle sont marquées K1, G1, K2, G2. Les modules à thyristors doubles de la série MTC sont utilisés dans divers équipements de puissance - unités de puissance et de contrôle, régulateurs de puissance, régulateurs CA, contrôle de moteurs CC, démarreurs progressifs de moteurs CA, convertisseurs, contrôleurs de hauts fourneaux ou de processus chimiques, équipements de soudage, et comme redresseurs pour les convertisseurs CA. Nos modules sont proposés dans plusieurs topologies de dispositifs doubles ou simples pour presque toutes les applications de contrôle de phase ou de redressement.
