Joint torique KDSB series

ronden élastomèreen caoutchouc

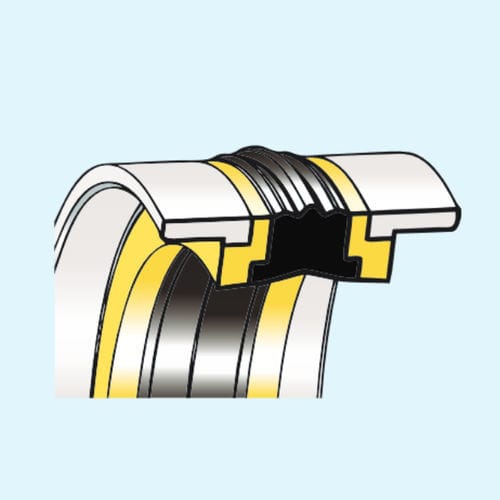

Le joint compact KDSB est composé d'une unité centrale en NBR faisant office de joint, de deux supports latéraux faisant office de bague anti-extrusion et de deux bagues de guidage externes maintenant l'alignement du piston dans le cylindre comme anneau anti-extrusion, et de deux anneaux de guidage externes, qui maintiennent le piston aligné dans le cylindre. Les composés utilisés pour fabriquer ce type de joint sont les suivants : Les supports latéraux sont en élastomère thermoplastique (TPE) Les anneaux d'usure externes sont en résine polyacétalique (POM) Référence du composé : CX L'assemblage de ce joint peut être réalisé soit en gorge fermée dans un piston monobloc, soit en gorge ouverte dans un piston en deux parties dans une gorge ouverte d'un piston en deux parties. L'assemblage doit être effectué comme suit : Elément en caoutchouc ; Supports ; Anneaux d'usure. Éviter d'usiner des rainures sur le piston qui pourraient endommager l'élément en caoutchouc lors de l'installation
