Joint torique PSQ series
ronden polyuréthanede piston

Joint torique - PSQ series - ARTIC SEALS - rond / en polyuréthane / de piston
Joint torique - PSQ series - ARTIC SEALS - rond / en polyuréthane / de piston
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
torique
Forme
rond
Matériau
en polyuréthane
Application
de piston, pour boîtier, de profilés, pour la découpe
Fluide
pour huile minérale
Autres caractéristiques
dynamique, statique, haute pression
Température limite

Min: -35 °C
(-31 °F)

Max: 110 °C
(230 °F)

Pression limite

250 bar, 400 bar
(3 625,9 psi, 5 801,5 psi)

Diamètre

Min: 24,5 mm
(0,965 in)

Max: 109 mm
(4,291 in)

Diamètre extérieur

Min: 40 mm
(1,575 in)

Max: 130 mm
(5,118 in)

Dureté Shore A

93 unit, 98 unit

Vitesse

0,8 m/s
(2,6 ft/s)

Description

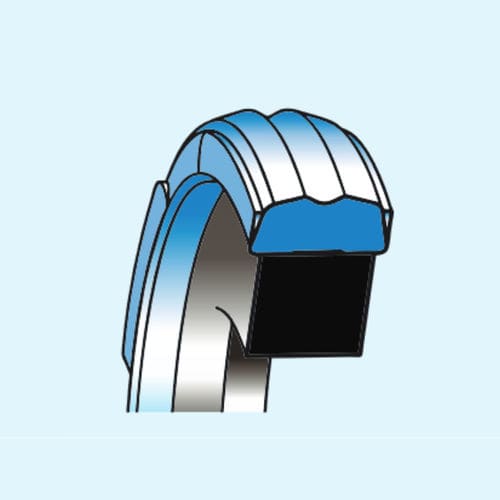

Le joint PSQ a un profil à double pointe dans la partie dynamique, et deux petites marches dans la partie statique où est logé le Q-ring la partie statique où est logé le Q-ring. L'anneau Q alimente le joint et assure une parfaite étanchéité à basse et haute pression. La forme du double profil central empêche les pressions hydrodynamiques sur le joint et l'effet de soufflage qui en résulte. Les pièces d'étanchéité sont en polyuréthane de différentes duretés, en fonction des pressions de fonctionnement spécifiques de fonctionnement. Référence du composé : CN (93 Shore A avec Q-ring ) ou, alternativement, DN (98 Shore A avec Q-ring) Les arêtes de coupe ou les bavures doivent être éliminées dans le logement du joint. Veiller à ce qu'il y ait un chanfrein d'entrée dans l'alésage pour faciliter l'installation du piston. Pour plus d'informations, veuillez vous référer aux instructions de montage à la page 26

---

Ceci est une traduction automatique  (voir l’original en anglais)
