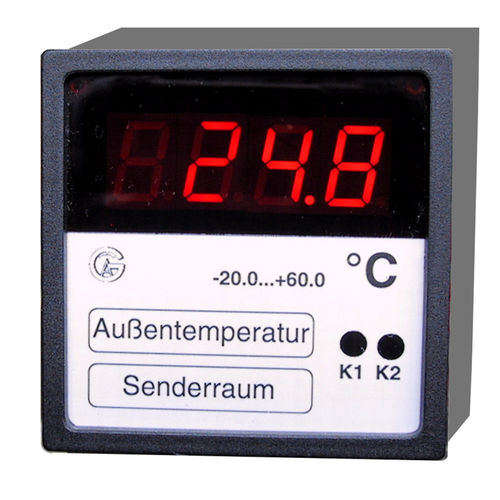

Indicateur de température AD72P series

de tension continuede puissanceà 4 chiffres

- Indicateurs numériques à 4 chiffres avec écran LED de 14 mm de haut - Boîtier DIN 72 x 72 mm - Signal d'entrée 0...1V, 0...10 V ou 0/4...20 mA - Tension d'alimentation pour le transmetteur à fil (environ 18 Vdc) - Mesure et intervalle de mesure réglables numériquement - 2 changements flottants - Sorties : 0...10 V et 0/4...20 mA - Alimentation 24 Vac, 24 Vdc ou 230 Vac Affichage numérique à 4 chiffres (plage d'affichage de -999 à 9999) avec écran LED de 14 mm de hauteur dans un boîtier DIN de 72 x 72 mm. Le signal d'entrée peut traiter des tensions de 0...1 V, 0...10 V ou des courants de 0/4...20 mA. L'indicateur fournit une tension continue pour alimenter un transmetteur à deux fils. Une autre version prévoit la connexion d'une résistance Pt100 dans un circuit à trois fils. L'évaluation de l'affichage est numérique. En standard, l'indicateur dispose de deux signaux de sortie analogiques de 0...10 V et 0/4...20 mA. En option, deux limites sont équipées d'une sortie relais sans potentiel. L'alimentation de l'écran peut être faite avec 230 Vac ou 24 Vac ou 24 Vdc. L'affichage de l'oscilloscope, l'unité de mesure et le point de mesure sont imprimés sur la face avant. SPÉCIFICATIONS TECHNIQUES : Mode de fonctionnement : Mode de mesure et affichage Matériel mesuré : Puissance & Température Plage de mesure : 0 ... 1 V, 0 ... 10 V, 0/4 ... 20 mA ; Alimentation d'un transmetteur biphasé ; Tension d'alimentation env. 18 Vdc ; Pt100 en montage trois fils ; Plus petite étendue de mesure 0 ... 20 °C, plus grande 0 ... 400 °C Température ambiante : -10 ... 50 °C sans condensation Caractéristiques de l'affichage : Début et étendue de mesure réglables numériquement par touches Limite : 2 contacts inverseurs libres de potentiel
