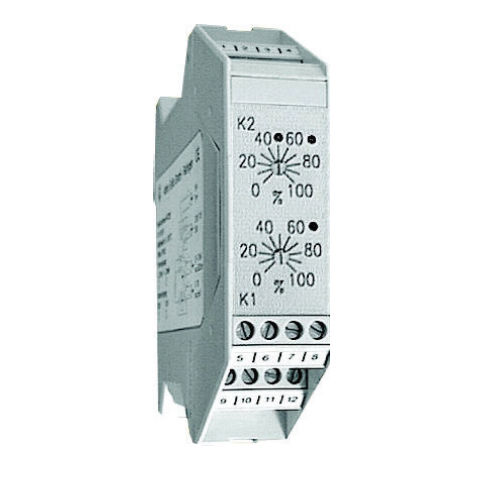

- Interrupteur de fin de course pour la surveillance des signaux de l'unité
- Deux valeurs limites réglables (flottantes)
- Fonction de commutation min. ou max.
- Potentiomètre avec échelle 0...100%
- Hystérésis et temporisation réglables
- Entrées 0/0, 2...1 V, 0/2...10 V, 0/4...20 mA
- Tension d'alimentation 18...30 Vdc non régulée
- Tension d'alimentation 230 Vac/115 Vac ou 24 Vac ou 24 Vdc
- Boîtier en plastique pour montage sur un rail DIN standard de 35 mm selon la norme EN 50022
Sert à contrôler les valeurs de mesure qui sont représentées sous forme de courants électriques. Un contact libre de potentiel est commuté lorsque la valeur nominale préréglée correspondante est manquante (fonction min.) ou dépassée (fonction max.). L'hystérésis et la temporisation sont réglables à l'intérieur de l'appareil par des trimmers.
SPÉCIFICATIONS TECHNIQUES :
Entrée : 0 / 0,2 ... 1V, 0/2 ... 10V, 0/4 ... 20mA
Tension d'alimentation : Approx. 18 ... 23 Vdc, non stabilisé
Réglage du point de consigne : Poti avec échelle 0 ... 100%
Hystérésis : Réglable dans l'appareil de 0,25 ... 5%
Temporisation : Réglable dans l'appareil de 0 ... 7 s
Fonction de commutation : Min. Ou max. (réglable dans l'appareil)
Sortie contact : contact NO libre de potentiel max. 250 Vac, 8 A
Résolution des échelles : Environ 5%
PRÉCISION / LIMITE D'ERREUR :
Dérive de température : ± 0,2 % / 10 K
---
