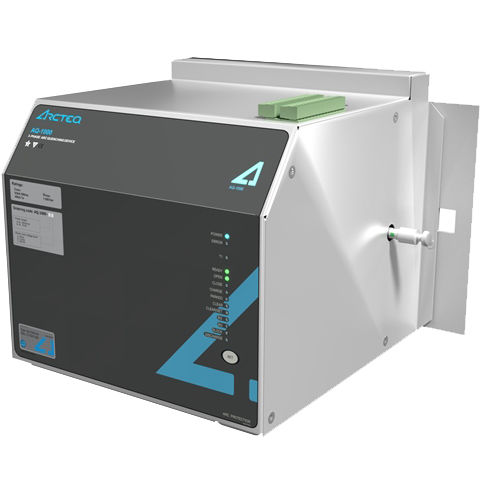

Système de protection contre les arcs électriques AQ 1000

Le dispositif d'extinction d'arc AQ 1000 éteint les défauts d'arc dans les systèmes dont la tension nominale est inférieure à 1000V dans les 3ms suivant l'amorçage de l'arc. Le système d'extinction d'arc AQ 1000 a été développé pour limiter la durée totale de l'arc à 3 ms et pour minimiser, voire éliminer, les effets thermiques et les dommages causés par la pression de l'arc. Dans la plupart des applications, cela se traduira par une libération d'énergie calorique par centimètre carré inférieure à 1. l'AQ 1000 est entièrement réutilisable, ce qui permet un test complet du système sur site. L'AQ 1000 est utilisé en combinaison avec le système de protection contre l'arc AQ 100. En cas de défaut d'arc, l'AQ 100 détecte le défaut, déclenche le système d'extinction d'arc de l'AQ 1000 et déclenche simultanément le ou les disjoncteurs d'alimentation de défaut. L'AQ 1000 crée un chemin parallèle triphasé à basse impédance à la terre pour que le courant de défaut circule et éteigne ainsi le défaut d'arc. Le temps total d'amorçage d'arc est de 3 ms.
