Système de soudage robotisé ARC-11R

pour acierpour tuyauxvertical

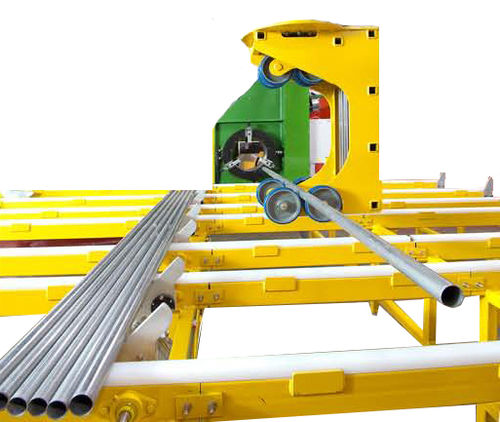

SYSTÈME D'ASSEMBLAGE ROBOTISÉ ARC-11R POUR LE SOUDAGE DES BAGUES D'EXTRÉMITÉ DES ÉCRANS ET LE FRETTAGE DES SOLUTIONS CLÉS EN MAIN BIEN CONSTRUITES Le procédé de soudage de la base de la tige utilise un système robotisé capable de traiter des longueurs de tamis de 4 à 20 pieds avec une plage de diamètre extérieur de 4 à 20 pouces pour souder le tamis aux raccords en utilisant le procédé GMAW. Le système de contrôle a la capacité de stocker des programmes de soudage et des capacités d'annulation en temps réel. La base de la machine est une plaque d'acier pour le montage de l'équipement. La torche est manipulée par un robot monté sur la base. Une poupée fixe à trous traversants avec un double ensemble de serrage automatique pour maintenir l'écran et l'accouplement pendant le soudage. L'écran est manipulé par l'ensemble de support de déplacement rotatif de l'écran qui se déplace sur l'axe horizontal et vertical. L'écran tourne également de 180 degrés pour souder l'autre extrémité sans avoir à manipuler l'écran deux fois. Les écrans sont stockés sur le support d'écran chaque année avant le soudage. Le support de l'écran est alimenté par gravité et introduit un écran à la fois en utilisant un séparateur sur l'ensemble de support de déplacement de l'écran rotatif. Le processus d'assemblage par rétraction utilise le même robot et le même équipement de manipulation d'écran que le processus de soudage basé sur le robot pour traiter les écrans de 2 ⅜" à 7" de diamètre extérieur. Le processus d'assemblage diffère légèrement du processus de soudage à la baguette. Le système permet également de manipuler les bagues d'extrémité rétractables dans et hors d'une bobine de chauffage par induction, de contrôler la bobine de chauffage par induction et d'assembler la bague d'extrémité chauffée sur l'enveloppe de l'écran. Le système robotisé détecte lorsqu'une force trop importante est nécessaire pour pousser l'anneau d'extrémité sur l'enveloppe de l'écran et avertit l'opérateur qu'un assemblage manuel est nécessaire.
