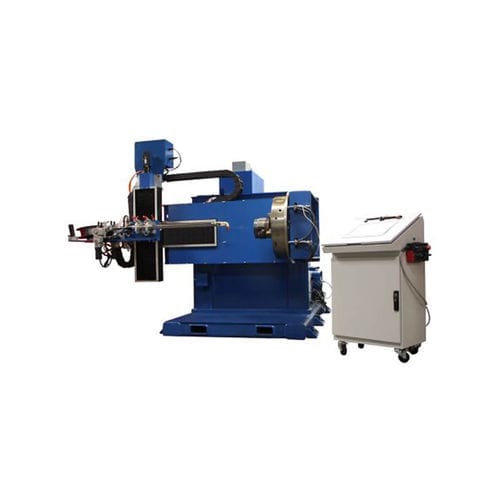

Machine de rechargement par soudage automatique ARC-05HVTE

SYSTÈME DE BARDAGE HORIZONTAL, VERTICAL ET INCLINÉ Disponible en capacité de 2500lb ou 6500lb. Le ARC-05HVTe est un système automatisé qui a la capacité de souder en position horizontale et verticale, ou à n'importe quel angle entre les positions 0 et 90 degrés sur le diamètre intérieur et extérieur des pièces cylindriques. La possibilité de positionner la pièce améliore la forme du cordon, la chimie de la soudure et la facilité d'utilisation du procédé de soudage à des taux de dépôt élevés. La technologie de rechargement des coudes d'ARC Specialties permet d'ajuster à la volée les paramètres de soudage, la position et l'oscillation de la torche en fonction de l'évolution de la géométrie de la section transversale du coude au cours du processus de soudage. Le logiciel du système permet aux opérateurs de toucher simplement deux points de l'identification du coude pour générer un chemin de soudure automatisé. Le système de commande PLC dispose d'un retour d'information sur les paramètres et de commandes prioritaires pour le soudage automatique. Le pupitre de l'opérateur est un écran tactile avec une interface utilisateur graphique pour faciliter l'utilisation. Le système de commande permet d'enregistrer les programmes de soudage afin d'éviter la saisie inutile de paramètres d'une pièce à l'autre. Le système est monté sur patins pour faciliter sa portabilité. L'ensemble de glissières et la table rotative sont intégrés dans une configuration en L avec un axe d'inclinaison permettant d'orienter le système de l'horizontale à la verticale et à tout angle intermédiaire. L'armoire de commande et l'équipement de soudage sont montés sur la base. La table rotative est équipée d'un mandrin à 3 mors de 25" pour le maintien des pièces. Ce système de soudage automatisé permet d'améliorer les taux de production tout en maintenant un faible encombrement. Des taux de déposition optimisés sont disponibles pour différentes applications.
