Transformateur de courant 936A

de puissanceenrobé résineprimaire

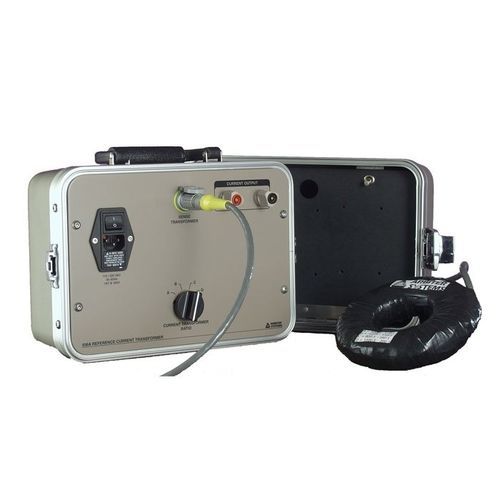

Le transformateur de courant de référence Arbiter Systems®, Inc. Le transformateur de courant de référence modèle 936A offre une précision de niveau laboratoire dans un petit boîtier portable et robuste, ce qui le rend idéal pour une utilisation sur le terrain. Les rapports multiples de 1200:5, 1000:5, 800:5, 600:5 sont sélectionnables via un commutateur sur le panneau avant. La précision garantie sur toute la gamme d'entrée et les conditions de fonctionnement est de 0,02 % de rapport et 0,01 ° de phase (traçable à NIST), ce qui est idéal pour étalonner d'autres transformateurs de courant. Le modèle 936A utilise un transformateur actif pour atteindre la haute précision requise pour une référence primaire. Cette conception incorpore un tore à double noyau avec un deuxième étage assisté par un amplificateur. Le circuit actif réduit à zéro le flux du noyau du transformateur de détection et produit un courant de sortie précis indépendant de la charge. Le modèle 936A a été conçu principalement pour être utilisé avec la source de courant modèle 935A et l'analyseur de système électrique modèle 931A pour calibrer les transformateurs de courant utilisés avec le Power Sentinel modèle 1133A. Les multiples sélections de rapport du modèle 936A permettent de tester et d'étalonner d'autres transformateurs de courant sur toute leur plage de fonctionnement. Portable et robuste pour le travail sur le terrain Prend en charge plusieurs rapports de 1200:5, 1000:5, 80:5 et 600:5 Précision garantie - à 0,02 % près pour le rapport et 0,01 ° pour la phase, traçabilité au NIST Fonctionne avec les modèles 935A et 931A
