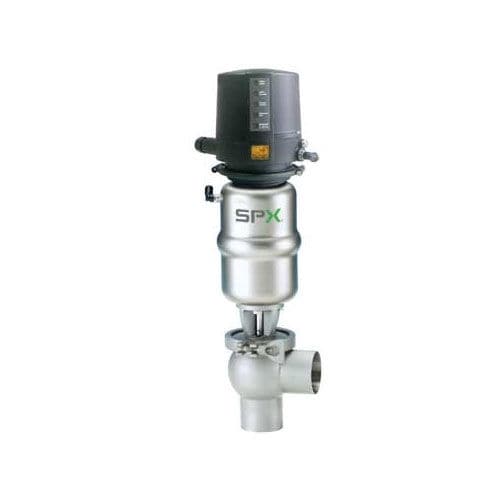

Vanne à siège SW4
à pistonà commande pneumatiquepour produits chimiques

vanne à siège
vanne à siège
vanne à siège
vanne à siège
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
à piston
Actionnement
à commande pneumatique
Media
pour produits chimiques, pour boisson, de lait
Corps
à siège, en inox, en PTFE
Application
pour l'industrie chimique, pour applications pharmaceutiques, pour applications hygiéniques
Autres fonctions
de réduction
Autres caractéristiques
DIN, standard
DN

Min: 25 mm
(0,984 in)

Max: 150 mm
(5,906 in)

Pression

6 bar, 8 bar, 10 bar
(87 psi, 116 psi, 145 psi)

Température

135 °C, 140 °C
(275 °F, 284 °F)

Description

L'épaisseur supplémentaire des parois du corps de vanne réduit les contraintes dans la zone du siège Le joint d'arbre et les paliers en élastomère/PTFE résistants à l'usure augmentent la durée de vie du joint Facilité d'installation et de maintenance Joints profilés avec marquage pour une identification facile La butée métallique permet une compression définie du joint de siège Le boîtier en forme de boule empêche la formation d'un carter ou d'un dôme, ce qui réduit les temps de nettoyage CIP La fermeture à collier permet une maintenance rapide et facile de la vanne Nombreuses configurations de boîtiers homologué 3-A Toutes les pièces en contact avec le produit sont en acier inoxydable AISI 316 L / 1.4404 (DIN EN 100888). Les matériaux d'étanchéité sont l'EPDM (standard), le HNBR, le FPM (options) Variantes de vannes : Avec actionnement manuel (SW4 H) Vanne de dérivation (SWS4) Version sortie de réservoir (SWT4) Version haute pression (SWhp4) Avec barrière vapeur (SW4 DPF) Version longue course (SW4 long stroke) pour les produits très visqueux ou les particules plus grosses Avec cône modulant (SWR4) Entrée / sortie tangentielle Modèles conformes à la norme ATEX version 3-A Les vannes de régulation à simple siège sont utilisées dans une variété d'applications de traitement pour fermer et changer les lignes de traitement. L'opération de fermeture ou d'ouverture de la vanne (en déplaçant la tige de la vanne) est effectuée par un actionneur pneumatique avec connexion d'air et réinitialisation par la force du ressort. Les conceptions suivantes sont possibles grâce à différents ensembles d'actionneurs : NF : Actionneur normalement fermé / air vers le haut, ressort vers le bas NO : Actionneur normalement ouvert / air vers le bas, ressort vers le haut

---

VIDÉO

Catalogues

SW4
SW4
2 Pages
