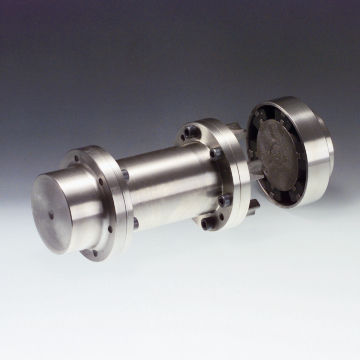

Accouplement rigide 09.1013.9 series

de pompepour moteuravec mesure de couple

Matériau bride:fonte grise (GG-25) Matériau tampon:NBR Température d'utilisation:de -30 à +80 °C Description du produit:La transmission du couple est assurée par l'intermédiaire de taquets élastiques. Ceux-ci sont placés dans des logements répartis symétriquement sur le pourtour de la partie 1. Des doigts sur la partie 7 viennent s'emboîter dans les espaces libres. L'accouplement de type H formé de quatre parties permet un démontage sans déplacer le moteur, ceci grâce à l'entretoise (partie 6). L'exemple est l'entraînement d'une pompe centrifuge. Attention:Les flasques des accouplements ne sont pas alésés. Sur demande:flasques (parties 1 et 5) avec alésage et rainure de clavette; matériau: fonte à graphite sphéroïdal (GGG-40); élasticité différente des taquets Note:parts 1,5, 6, 7 Caractéristiques:comp. des désalignements radiaux, angulaires et axiaux, rotation dans les deux sens, fonctionnement réversible, transmission continue assurée, amortissement des vibrations, caract. élastiques progr., faible encombrement, faible inertie, exempt d'entretien
