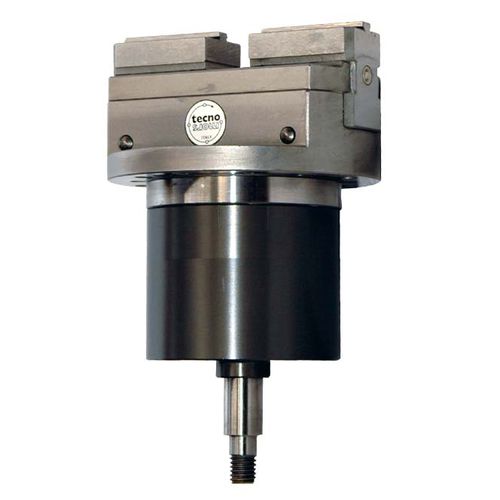

Étau pour machine-outil PSV series

pneumatiquede précisionauto-centrant

Les étaux PSV à centrage automatique sont largement utilisés sur les machines de travail pour serrer les pièces. La poussée de la force de serrage sur la pièce est déterminée par la pression d'un piston à double effet incorporé dans l'étau. Le cylindre, qui manipule le piston dans l'étau, peut être encastré dans la table de la machine. La transmission de la poussée, du moyeu aux pinces, se fait par l'intermédiaire de deux leviers puissants AVANTAGES - Les pièces sont jointes pour assurer le mouvement d'ouverture/fermeture. Elles sont entièrement rectifiées avec une tolérance millimétrique. - Les ajustements finaux de centrage sont faits après l'assemblage, avec l'alimentation de l'étau avec la pression de travail. - Les guides à mors plats sont munis d'une cale insérée pour une plus grande précision et une meilleure finition de la surface de glissement et pour récupérer le jeu résultant de l'usure. - Les étaux sont équipés d'une protection efficace contre l'infiltration des déchets de production et d'entrées pour la pressurisation. - Les étaux sont prédisposés pour une pressurisation forcée et ont un "degré de protection" élevé (IEC 144). - Les connexions d'alimentation sont situées au fond du cylindre et latéralement sur le corps de l'étau.
