Actionneur rotatif AR-COL series

pneumatiquehydrauliqueà piston

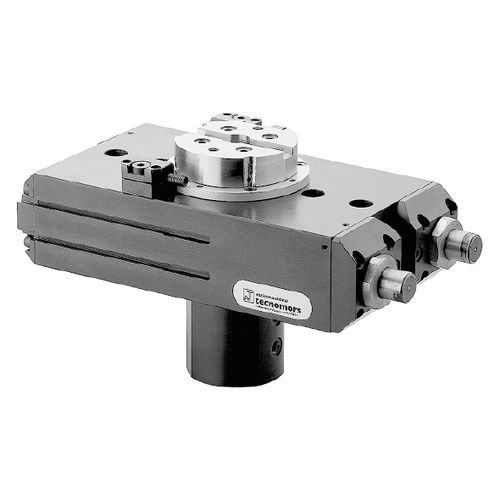

UNITÉS PNEUMATIQUES DE PIVOTEMENT ET DE ROTATION AVEC 4 VOIES DE PASSAGE DES FLUIDES Les actionneurs rotatifs de la série "COL" dérivent du FAM 2.3 avec l'adjonction de 4 voies, intégrées à l'axe principal, pour alimenter les objets supplémentaires en position de rotation. Dans ce modèle d'actionneurs rotatifs, le collecteur, où les tubes sont connectés avec l'alimentation supplémentaire, est joint à la broche principale et tourne avec elle. AVANTAGES La rotation de la broche, supportée par des paliers obliques précontraints, est assurée par une paire de pistons crémaillères en acier traité. L'angle de rotation peut être réglé avec précision, avec une course supplémentaire totale d'environ 2°, par l'intermédiaire de deux poussoirs filetés et d'un ou deux blocs de contraste intégrés dans le capuchon (en option). La butée est réalisée directement sur la broche, ce qui assure précision et fiabilité. La décélération est assurée par des amortisseurs hydrauliques, avec cartouche incorporée et étanche à la pression, qui agissent sur le piston de la crémaillère et la rotation peut être contrôlée par des capteurs intégrés, qui détectent le champ magnétique généré par un anneau magnétique en caoutchouc fixé sur l'un des deux pistons de la crémaillère. Il est possible d'avoir en option le contrôle de la rotation avec des capteurs de proximité fixés avec deux vis sans tête externes (pour arrêter l'actionneur) pour détecter la position de la broche. Toutes les versions ont un circuit interne qui alimente les deux côtés du piston (pour obtenir le couple maximum) connecté seulement d'un côté pneumatiquement pour la simplicité et pour économiser de l'espace. Les actionneurs sont prédisposés à fonctionner avec de l'air ou de l'huile. Émissions sonores (pression acoustique) ≤ 70 db (A) dans chaque direction
