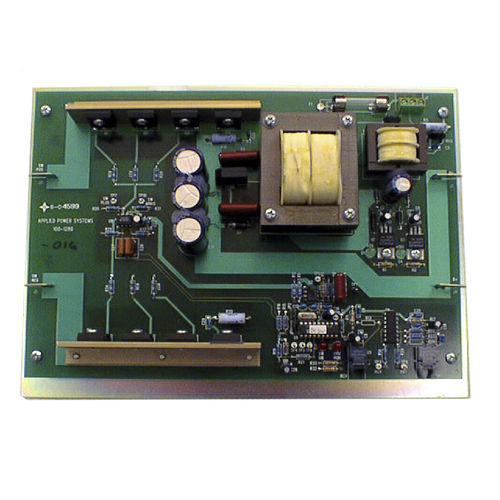

Driver de grille SCR BAP-1289

en silicium

BAP-1289 SCR Gate Driver Board Carte de commande de porte SCR isolée à haute tension LES CARACTÉRISTIQUES SONT LES SUIVANTES - Piloter plusieurs dispositifs en configuration de pile en série ou en parallèle - Isolation électrique complète - Interface client en fibre optique - Production de fibres optiques définissable par l'utilisateur - 15 A Courant de porte de crête - 10 A/uS dI/dT Courant de porte - Isolation des transformateurs d'impulsions - Résistance à l'effet corona haute tension > 15Kv - Haute tension de porte à circuit ouvert - Alimentation électrique de bord incluse DEMANDES - Série SCR Stacks - Réseaux SCR parallèles - Commutateurs de transfert AC - Alimentation électrique moyenne à haute tension - Rectificateurs pour la physique des hautes énergies - Systèmes d'énergie pulsée L'AP-1289 offre une solution complète, fiable et clé en main pour contrôler un ou plusieurs dispositifs SCR haute tension. Des amplificateurs FET à courant élevé alimentent des transformateurs d'impulsions individuels qui fournissent une commande directe à chaque porte SCR. Ces transformateurs d'impulsions haute tension encapsulés, résistants aux effets corona, sont facilement reliés à un fil de silicium haute tension fourni pour permettre l'empilement en série de plusieurs SCR afin d'obtenir un fonctionnement à plus haute tension. Les coupleurs à fibre optique standard Hewlett-Packard™ offrent une interface à sécurité intrinsèque et une immunité au bruit pratiquement infinie entre le SCR piloté et l'électronique de commande du client. Un microcontrôleur embarqué assure la synchronisation et le contrôle des signaux de déclenchement du SCR avec une précision contrôlée par des cristaux, ce qui permet un contrôle précis de la phase du SCR piloté. Une alimentation électrique embarquée accepte une entrée de 120VAC et génère toute la puissance nécessaire pour la commande logique, l'interface à fibre optique et le pilotage de la porte.
