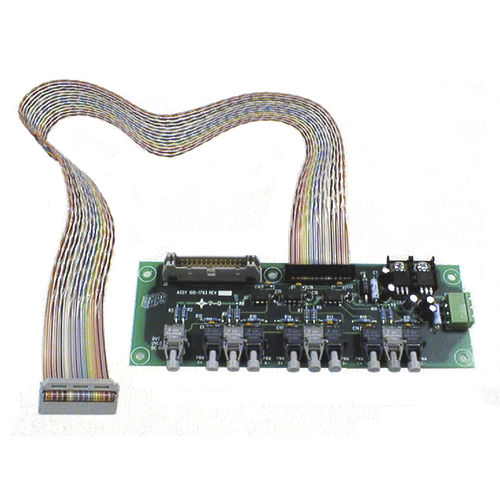

Carte d'interface pour fibre optique BAP-1793

BAP-1793 Carte d'interface fibre optique à utiliser avec les tableaux de bord POW-R-PAK La carte d'interface à fibre optique triphasée AP-1793 fournit une interface insensible au bruit entre une carte de contrôle fournie par le client et un étage de puissance POW-R-PAK. Les signaux de commande PWM de la carte de contrôle à la carte à fibres optiques (FOB) et les signaux de défaut de la FOB à la carte de contrôle sont transmis et reçus par des câbles à fibres optiques. Cela permet de minimiser l'effet des interférences électrostatiques et électromagnétiques présentes à proximité de tout appareil électronique de puissance à commutation dure. La carte contient six récepteurs optiques (HFBR-2521), communiquant à 5 Mbaud, chacun d'entre eux contrôlant l'état de conduction de l'IGBT qu'il contrôle. La lumière présente au niveau du récepteur allumera l'IGBT associé. L'IGBT restera allumé jusqu'à ce que la lumière soit supprimée ou jusqu'à ce qu'un défaut soit détecté par la carte de commande de porte (GDB) POW-R-PAK, auquel cas la GDB se verrouillera et annoncera le défaut via l'émetteur à fibre optique approprié (HFBR-1521). La lumière est présente au tableau de commande fourni par le client à partir de l'émetteur à fibre optique sur la BOA lorsqu'il n'y a pas de défaut à communiquer. Cela crée une condition de sécurité qui verrouille le POW-R-PAK en cas de signal de défaut non connecté.
