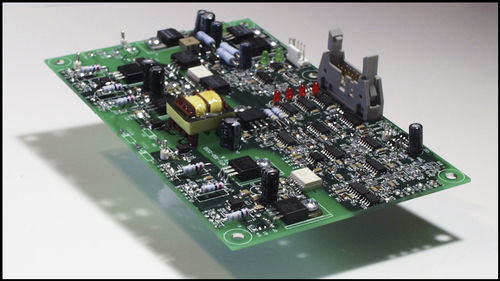

Driver de grille IGBT BAP-1551

isolé

BAP-1551 Chauffeur IGBT demi-pont Note et fiche technique sur la demande de la Gate Drive Board LES CARACTÉRISTIQUES SONT LES SUIVANTES - Comprend toute l'énergie fournie nécessaire pour faire fonctionner un circuit en demi-pont - Protection contre les courts-circuits et les surintensités - Protection contre les surtensions et les sous-tensions - Protection contre les surchauffes - Détection de la tension des liaisons en courant continu - Ensemble complet d'informations de protection et de détection disponibles à partir du connecteur E/S - Une génération en temps mort La carte de commande de porte (GDB) à transistor bipolaire à grille isolée (IGBT) BAP-1551 dont il est question dans cette fiche technique / note d'application fournit une interface sûre, fiable et isolée entre la logique de commande et un étage de puissance à base d'IGBT. Avec un temps et un coût de développement minimaux, un onduleur monophasé en demi-pont, avec jusqu'à trois IGBT doubles en parallèle, peut être conçu et construit en utilisant les techniques décrites ci-dessous. Deux onduleurs demi-pont peuvent être configurés comme un pont complet et trois demi-ponts peuvent être combinés pour créer un système triphasé. En général, la partie la plus peu fiable d'un contrôleur de moteur/inverseur est l'étage de puissance. Dans la plupart des cas, sinon tous, cela est dû à un contrôle inadéquat des semi-conducteurs de puissance. Le GDB IGBT APS est de conception robuste (voir figure 1 Schéma fonctionnel) et offre les caractéristiques de protection nécessaires pour garantir un étage de puissance fiable, notamment : deux formes de protection contre les surintensités, une protection contre les surtensions du lien DC, une protection contre les surchauffes et un verrouillage en cas de sous-tension. Les signaux de retour vers la logique de commande sont également des représentations isolées, analogiques et en temps réel du courant de sortie, de la tension de la liaison CC et de l'interface du capteur de température qui peut être monté sur un dissipateur de chaleur.
