Réducteur planétaire 23PL seriescoaxialà arbre plein10 - 20 Nm
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- planétaire
- Orientation des axes
- coaxial
- Type d'arbre
- à arbre plein
- Couple
- 10 - 20 Nm, 20 - 50 Nm
- Autres caractéristiques
- NEMA 23
- Vitesse de rotation
6 500 rpm
(40 840,7 rad.min-1)
Description
- Conception planétaire véritable
- Conception à faible jeu
- Aciers à haute résistance
- Capacité de charge élevée de l'arbre
- Roulements à billes étanches
- Engrenages traités thermiquement
- Conception à haut rendement

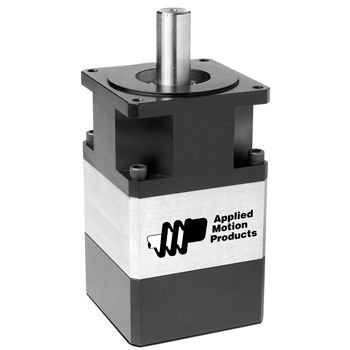

Le réducteur planétaire 23PL004 offre de véritables performances planétaires dans une conception à couple élevé et à faible jeu. Les engrenages à haute résistance, traités thermiquement, assurent une transmission efficace du couple et une adaptation précise de la vitesse.
Numéro de pièce : 23PL004
Taille du châssis : NEMA 23
Rapport : 4:1
Couple, nominal : 360 in-lb
Couple, accélération maximale 562 in-lb
Longueur : 2.66 pouces
Poids : 1.8 lbs
Jeu angulaire : 6 arc-min
Faible jeu : 3 arc-min
Température de fonctionnement : -50 à 120 °C
Durée de vie : > 10 000 heures
Rendement : 90 %
Diamètre de l'arbre : 12,7 mm (0,500 pouce)
Inertie : 3.113E-04 oz-in-sec2
---
