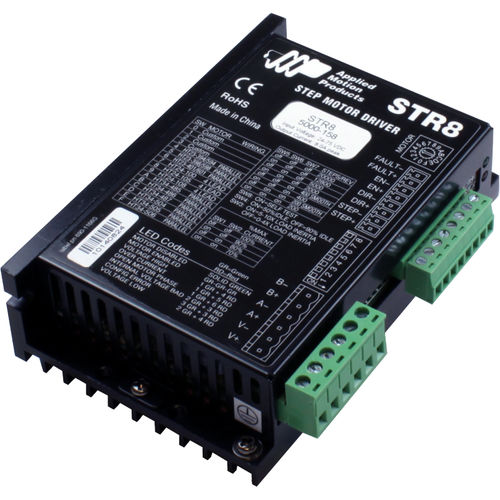

Variateur DC pas à pas STR series

2-phasescompact

- Amortissement électronique (anti-résonance) - Émulation de micro-pas et de micropas - Profil de déplacement auto-test intégré - Entrées de pas et de direction - Fonctionnement par impulsions CW/CCW - Réduction du courant de repos - Filtre d'entrée numérique sélectionnable La commande pas à pas STR8 est une commande pas à pas numérique compacte et puissante, idéale pour les applications OEM nécessitant une commande pas à pas et directionnelle de base d'un moteur pas à pas biphasé. La STR8 fournit jusqu'à 8 A/phase au moteur pas à pas et est compatible avec une variété de moteurs pas à pas biphasés qui ont été sélectionnés pour optimiser les performances de la commande et du moteur. Le variateur STR8 présente des performances avancées de micropas et une commande de courant sophistiquée avec anti-résonance. L'anti-résonance amortit électroniquement les résonances du moteur et du système, ce qui améliore la douceur et le couple du moteur sur une large plage de vitesse. Chaque commande de moteur pas à pas STR8 fonctionne en mode de commande Pas à Pas et Direction ou Impulsion/Pulse. La sélection entre ces deux modes se fait en déplaçant un cavalier situé sous le couvercle du variateur. Chaque variateur STR8 peut effectuer des micropas jusqu'à 20 000 pas/tour avec un moteur pas à pas de 1,8º (1/100 de pas), et peut même effectuer des micropas sur le moteur pas à pas lorsque les impulsions de commande sont de basse résolution. Cette fonction est appelée émulation de micropas. Tous les réglages du variateur sont effectués à l'aide de commutateurs DIP et d'un commutateur rotatif situé sur le côté du variateur, y compris la sélection du moteur, le courant de fonctionnement, le courant de repos et la résolution du pas.
