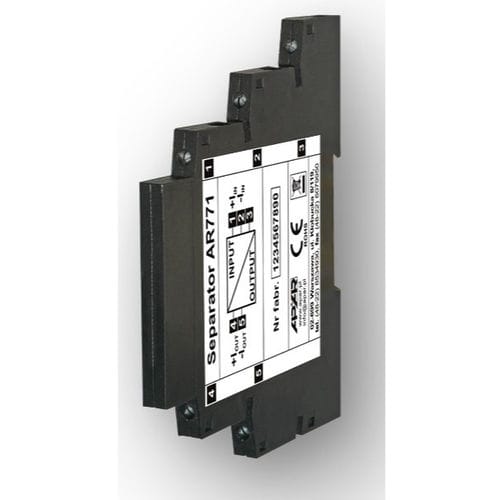

Isolateur galvanique AR771

de courantà entrée analogiqueà sortie analogique

- séparation galvanique des circuits de boucle de courant - séparateur passif, ne nécessite pas d'alimentation - conversion linéaire du signal de courant 0÷22mA en signal de courant 0÷22mA - haute précision et immunité aux interférences - entrée de courant Iin : 0÷22 mA - tension d'entrée de 1,8V + Iout x Rload - protection contre les surtensions : 18V - protection contre l'inversion de polarité - sortie de courant Iout : 0÷22 mA - Rload résistance de charge : 0÷100÷500 Ω - surcharge admissible : 40 mA - erreur de traitement (sans surcharge) - pour une résistance de charge 0 ≤ Rload <250 Ω : < 0.1% - pour une résistance de charge 250 ≤ Rload < 400 Ω : < 0.2% - pour une résistance de charge 400 ≤ Rload < 500 Ω : < 0.3% - impact des changements de température ambiante : <0.005% / ° C - tension de tenue : 500V, 50Hz, 1min - conditions opérationnelles nominales : - plage de température de fonctionnement : 0 ÷ 65 °C - plage d'humidité relative : 0 ÷ 95 %HR (sans condensation) - boîtier pour bande TS35 : - dimensions : 6.2 x 76,9 x 99,1 mm - connexions : connecteur à vis - indice de protection : IP50 (boîtier), IP20 (bornes) - poids : \ ~ 35g - Compatibilité électromagnétique (CEM) : - immunité : selon la norme PN-EN 61000-6-2:2002(U) - émissivité : selon la norme PN-EN 61000-6-4:2002(U)
