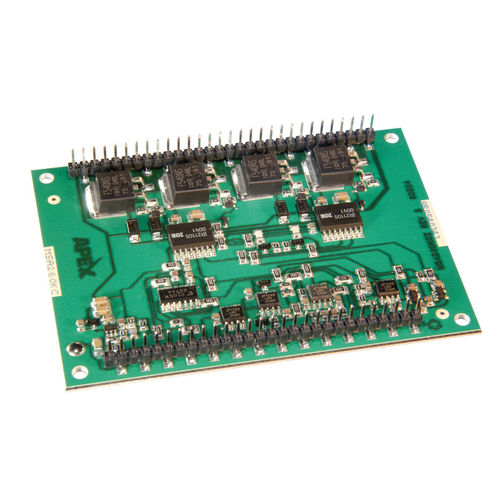

Amplificateur de courant MSA260

comparateurde commutationprogrammable

Le MSA260 est un amplificateur à modulation de largeur d'impulsion (PWM) de 20A (30A PEAK), 450V, construit comme un module de montage en surface, "open frame" au niveau de la carte, afin de fournir une solution rentable pour les applications de contrôle de moteur. Le MSA260 offre des performances exceptionnelles qui rivalisent avec les composants hybrides plus traditionnels et plus coûteux et peut s'avérer être une excellente solution de remplacement lorsque les environnements d'exploitation sont moins rigoureux. Le MSA260 est un amplificateur PWM complet comprenant un oscillateur, un comparateur, un amplificateur d'erreur, des comparateurs de limite de courant, une référence 5V, un contrôleur intelligent et un circuit de sortie IGBT en pont complet. Une fréquence de commutation variable est programmable par l'utilisateur jusqu'à 50kHz. Le MSA260 est construit sur un substrat thermiquement conducteur, mais électriquement isolant, qui peut être monté directement sur un dissipateur thermique.
