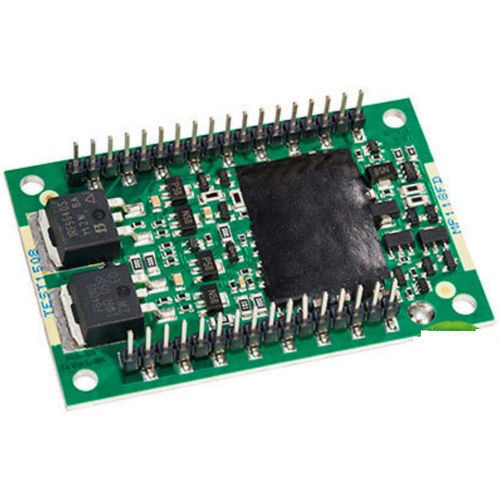

Amplificateur de courant MP118

opérationnelde mesurepour température

Le MP118 est un amplificateur opérationnel à faible courant de repos et à forte dissipation de puissance qui intègre plusieurs nouvelles couches de protection des circuits embarqués, y compris l'arrêt en cas de surintensité. Conçu comme un produit à cadre ouvert avec une empreinte mesurant seulement 26cm2, le MP118FD présente seulement 25mA de courant de repos et est capable de dissiper 100W de puissance interne. En plus de l'arrêt en fonction de la température et de l'arrêt externe, le dispositif présente une nouvelle caractéristique qui remplace la fonctionnalité de limite de surintensité par la capacité d'arrêter complètement les pilotes de sortie du dispositif en cas de surintensité. L'amplificateur de puissance est ainsi protégé contre les surcharges dues à un courant excessif et à une dissipation de puissance dangereuse. Le circuit de surveillance de la température embarqué, également nouveau, permet au MP118 d'arrêter le système avant qu'un dommage permanent ne se produise. En termes de performances électriques, le MP118 ne déçoit pas. Le produit est compatible avec des alimentations jusqu'à 200V, est capable de 10A de courant de sortie continu, ou 12A PEAK, et a une bande passante de 140kHz. Protection contre les surintensités Deux lignes de détection de courant doivent être connectées directement à la résistance de détection de courant. Pour que la protection contre les surintensités fonctionne correctement, la broche 28 doit être connectée au côté sortie de l'amplificateur et la broche 27 connectée au côté charge de la résistance de détection de courant RLIM, comme le montre la figure 6. Cette connexion contourne toutes les résistances parasites RP, formées par les douilles et les joints de soudure, ainsi que les pertes internes de l'amplificateur. La résistance de détection de courant ne peut être placée nulle part dans le circuit de sortie, sauf aux endroits indiqués sur la figure. La valeur de la résistance de détection de courant
