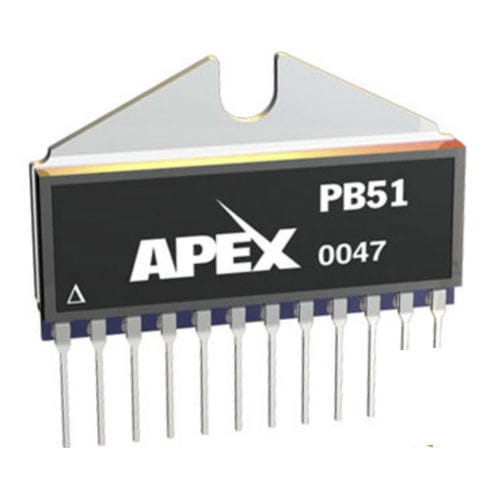

Amplificateur de signal PB51

de puissancede courantde tension

Le PB51 est un amplificateur de puissance de 1,5A, 300V conçu pour fournir un gain en tension et en courant à un amplificateur opérationnel d'usage général à petit signal. En utilisant l'amplificateur de puissance PB51 dans la boucle de rétroaction d'un amplificateur pilote, l'amplificateur composite résultant a la précision du pilote avec la gamme de tension de sortie étendue et la capacité de courant du booster. Le PB51 peut être utilisé sans amplificateur pilote dans certaines applications, nécessitant seulement une résistance de limitation de courant externe pour fonctionner correctement. La compensation n'est pas nécessaire pour la plupart des configurations pilote/gain, mais peut être réalisée avec un seul condensateur externe. Bien que le booster de puissance puisse être configuré très simplement, une énorme flexibilité est fournie par le choix de l'amplificateur de commande, de la limite de courant, de la tension d'alimentation, du gain de tension et de la compensation. Le PB51 est un produit hybride logé dans un boîtier PowerSIP à 12 broches, peu encombrant et isolé électriquement, qui se prête à la réalisation de circuits imprimés à haute densité. Les applications visées comprennent l'instrumentation haute tension, les transducteurs électrostatiques et la déflexion, ainsi que les alimentations programmables. Le PB58A est la version A qui offre des performances accrues dans les domaines du courant de sortie (2A), de la vitesse de balayage (75V/µs) et de la tension d'offset.
