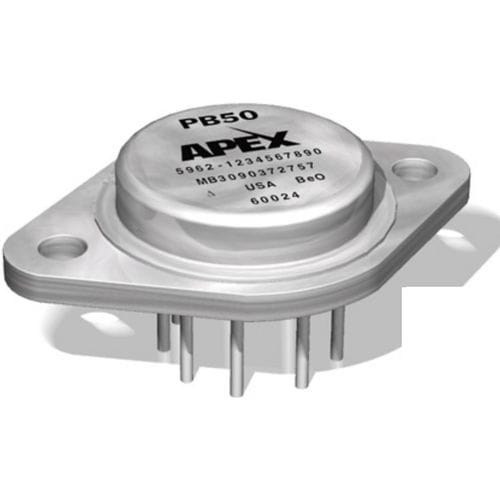

Amplificateur de signal PB50

de puissancede courantde tension

Le PB50 est un amplificateur de puissance de 2A, 200V conçu pour fournir un gain en tension et en courant à un amplificateur opérationnel à petit signal et à usage général. En utilisant l'amplificateur de puissance PB50 dans la boucle de rétroaction d'un amplificateur pilote, l'amplificateur composite résultant a la précision du pilote avec la gamme de tension de sortie étendue et la capacité de courant du booster. Le PB50 peut également être utilisé sans amplificateur pilote dans certaines applications, ne nécessitant qu'une résistance de limitation de courant externe pour fonctionner correctement. La compensation n'est pas nécessaire pour la plupart des configurations pilote/gain, mais elle peut être réalisée avec un seul condensateur externe. Bien que le booster de puissance puisse être configuré très simplement, une énorme flexibilité est fournie par le choix de l'amplificateur de commande, de la limite de courant, de la tension d'alimentation, du gain de tension et de la compensation. Le PB50 est un produit hybride logé dans un boîtier métallique TO-3 à 8 broches, isolé électriquement et scellé hermétiquement. Les applications ciblées comprennent l'instrumentation haute tension, les transducteurs électrostatiques, la déflexion et les alimentations programmables.
