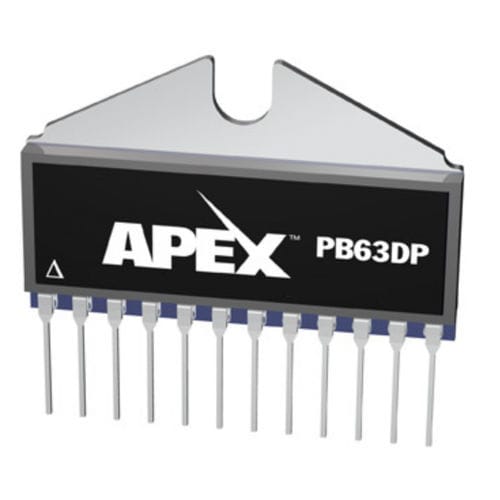

Amplificateur de signal PB63

de puissancede courantd'instrumentation

Le PB63 est un amplificateur de puissance haute densité, à deux canaux, conçu pour fournir des vitesses de balayage allant jusqu'à 1 000 V/µs et une largeur de bande de 1 MHz pour une utilisation dans l'instrumentation haute tension, telle que les générateurs de motifs dans les systèmes d'inspection d'écrans plats, les sources PPS V/I des semi-conducteurs et l'électronique de pilotage des têtes d'impression dans les imprimantes industrielles à jet d'encre. Le PB63 maximise la flexibilité de conception lorsqu'il est utilisé en tandem avec un amplificateur opérationnel à petit signal d'usage général. La combinaison du pilote et du booster, définie par l'utilisateur, adapte le gain en tension et en courant et optimise la précision, l'offset, le bruit d'entrée et le temps de stabilisation. La conception à deux canaux du booster de puissance augmente encore la flexibilité du circuit en permettant à chaque canal du booster d'être associé à des amplificateurs à petit signal séparés fonctionnant avec des paramètres différents. Le PB63 peut être utilisé sans pilote de petit signal dans certaines applications nécessitant seulement une résistance de limitation de courant externe pour fonctionner correctement. Le PB63A est la version de qualité A qui améliore les performances dans les domaines de la tension de décalage et du courant de polarisation d'entrée. Le courant de sortie par canal est également amélioré à 2A typique contre une performance "PEAK" de 2A avec le modèle de base PB63.
