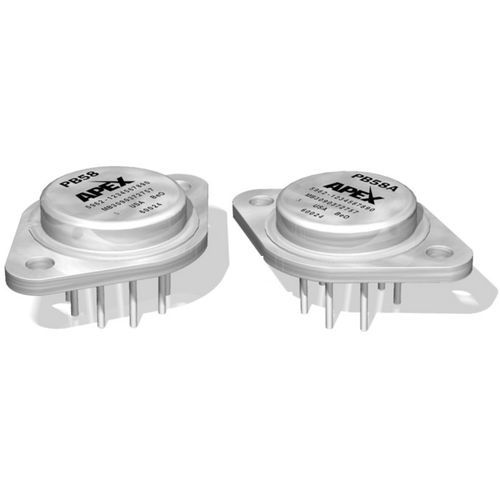

Amplificateur de signal PB58

de puissancede courantde tension

Le PB58 est un amplificateur de puissance de 1,5A, 300V conçu pour fournir un gain en tension et en courant à un amplificateur opérationnel d'usage général à petit signal. En utilisant l'amplificateur de puissance PB51 dans la boucle de rétroaction d'un amplificateur pilote, l'amplificateur composite résultant a la précision du pilote avec la gamme de tension de sortie étendue et la capacité de courant du booster. Le PB51 peut être utilisé sans amplificateur pilote dans certaines applications, nécessitant seulement une résistance de limitation de courant externe pour fonctionner correctement. La compensation n'est pas nécessaire pour la plupart des configurations pilote/gain, mais peut être réalisée avec un seul condensateur externe. Bien que le booster de puissance puisse être configuré très simplement, une énorme flexibilité est fournie par le choix de l'amplificateur de pilotage, de la limite de courant, de la tension d'alimentation, du gain de tension et de la compensation. Le PB58 se caractérise par une vitesse de balayage élevée de 100V/µs, une bande passante de 320kHz minimum et un faible courant de repos de 12mA. Le PB58 est un produit hybride logé dans un boîtier métallique TO-3 à 8 broches, isolé électriquement et scellé hermétiquement. Les applications ciblées comprennent l'instrumentation haute tension, les transducteurs électrostatiques, la déflexion et les alimentations programmables. Le PB58A est la version de qualité A qui offre des performances accrues dans les domaines du courant de sortie (2A), de la vitesse de balayage (100V/µs) et de la tension d'offset.
