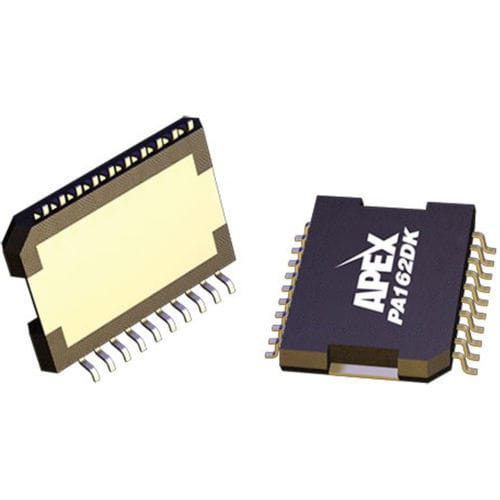

Amplificateur de puissance PA162

de courantopérationnelhybride

Le PA162 est un amplificateur opérationnel de puissance quadruple avec une sortie quadruple de 1.5A de courant continu sur des alimentations simples de 5V à 40V. La conception du PA162 utilise les technologies monolithiques et hybrides en plaçant deux amplificateurs doubles dans un boîtier PSOP 20 broches JEDEC MO-166-AB pour montage en surface. Le résultat est une solution économique pour les applications nécessitant plusieurs amplificateurs par carte ou des configurations en mode pont. Quatre amplificateurs indépendants couplés à un faible courant de repos et une très faible distorsion harmonique en font un amplificateur audio 4 canaux à faible distorsion idéal pour les applications telles que les ordinateurs portables et les haut-parleurs d'ordinateurs. L'arrêt thermique intégré permet au PA162 de s'auto-protéger contre les surcharges thermiques. Il faut veiller à respecter la courbe de la zone de fonctionnement sûre (SOA) et un dissipateur thermique adéquat garantira une fiabilité maximale. La large plage d'entrée en mode commun inclut le rail négatif, ce qui facilite les applications à alimentation unique. Il est ainsi possible d'avoir une entrée basée sur la masse qui pilote un amplificateur à alimentation unique, la masse jouant le rôle de deuxième alimentation ou d'alimentation inférieure de l'amplificateur.
