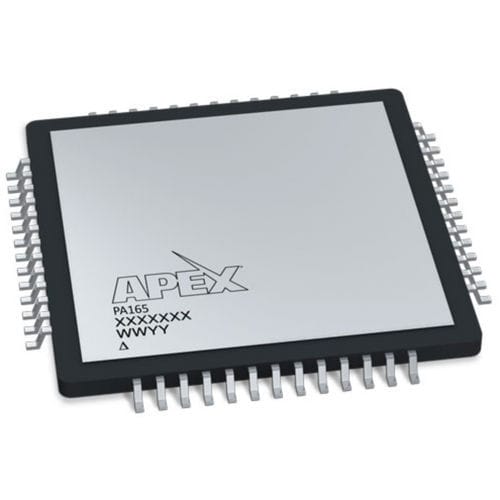

Amplificateur de puissance PA165

haute tensionde courant fort

Le PA165 est un circuit intégré d'amplification de puissance à haute densité qui utilise la technologie MOSFET et une conception de silicium propriétaire pour offrir de nouvelles références en matière de performances et de gestion thermique pour les circuits intégrés d'amplification de puissance. Avec un corps de seulement 20mm x 20mm, ce composant est capable de fournir un courant de sortie de 4A en continu, et jusqu'à 10A PEAK sur des tensions d'alimentation allant jusqu'à 200V. Le PA165 utilise des alimentations séparées pour le cœur de l'amplificateur et l'étage de sortie afin d'optimiser les capacités globales de dissipation d'énergie de 28W de chaleur générée en interne. L'efficacité thermique est encore améliorée par le boîtier de style PQ qui comporte une patte thermique sur le dessus, ce qui simplifie le montage d'un seul dissipateur sur un seul circuit intégré ou sur un réseau de ces dispositifs. La protection intégrée du PA165 comprend une limite de courant définie par l'utilisateur et compensée en température, ainsi qu'une sortie de capteur de température. L'ajout d'une fonction de désactivation de la sortie et d'un indicateur de surintensité simplifie la mise en œuvre de protections robustes contre les défaillances au niveau du système.
