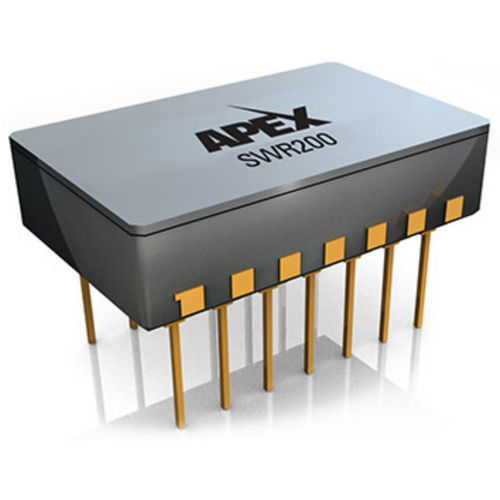

Référence de tension SWR200

Le SWR200 est une référence sinusoïdale de précision qui fournit une sortie sinusoïdale ultra stable de +7,071V avec une précision initiale de ±0,5% et un coefficient de température aussi bas que 20 ppm/°C sur toute la plage de température militaire. Cette précision extrême est rendue possible par un circuit AGC à base de hacheur. La caractéristique de température du circuit hacheur compense la non-linéarité typique de la référence DC zener interne, ce qui permet d'obtenir une caractéristique amplitude-température presque linéaire. La fréquence du SWR200 est programmable à l'aide de deux condensateurs externes. La série SWR200 est disponible dans un boîtier hermétiquement scellé à 14 broches et dans une version "M" blindée pour une fiabilité et une qualité élevées. Le SWR200 est bien adapté à toute application nécessitant une source d'onde sinusoïdale stable. Le SWR200 peut être utilisé comme source de référence dans les systèmes de détection de précision basés sur des capteurs de position LVDT ou RVDT. Une référence CA programmable peut être construite en utilisant le SWR200 comme référence pour un convertisseur numérique-analogique multiplicateur de haute précision.
