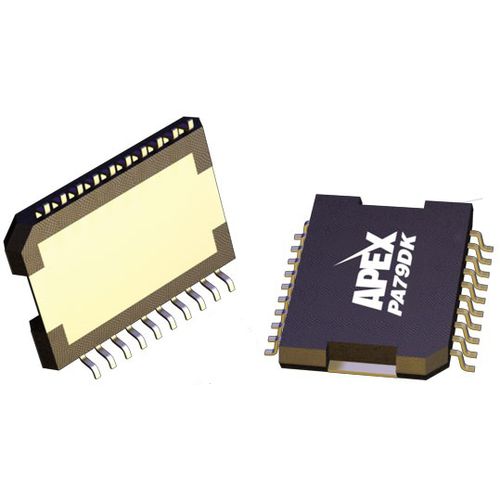

Circuit intégré amplificateur de puissance PA79

opérationnelisoléhybride

Le PA79 est un amplificateur opérationnel de puissance double 350V avec un nouvel étage d'entrée qui fournit des vitesses de balayage extrêmement élevées dans les applications à impulsions tout en maintenant un faible courant de repos de moins de 2,5mA. Ce nouvel étage d'entrée a également pour effet d'ajouter des variables à la réponse en puissance et aux caractéristiques de vitesse de balayage de l'amplificateur. Les étages de sortie de cet amplificateur sont bien protégés par une limite de courant définie par l'utilisateur. La compensation de phase externe offre à l'utilisateur une grande flexibilité dans la négociation du gain, de la stabilité et de la bande passante. Les applications cibles du PA79 comprennent le positionnement piézoélectrique, l'actionnement et la déflexion électrostatique. Ce produit hybride à double amplificateur est logé dans un boîtier PSOP 20 broches isolé électriquement qui nécessite moins d'un pouce carré d'espace sur la carte, fournissant ainsi une solution rentable et à haute densité pour les applications où plusieurs amplificateurs sont nécessaires. Un dissipateur thermique est nécessaire pour réaliser le SOA.
