Circuit intégré amplificateur de puissance PA08

de tensionopérationnelhybride

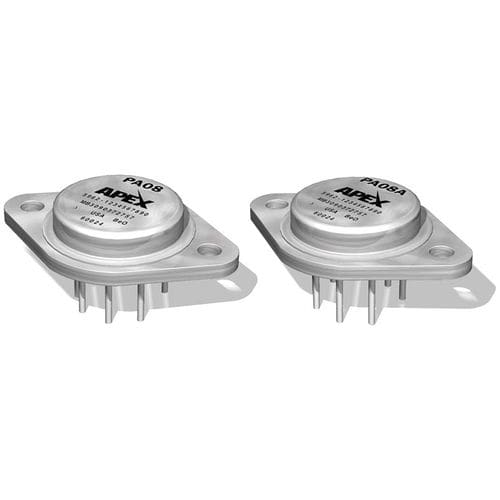

Le PA08 est un amplificateur opérationnel de puissance haute tension conçu pour des variations de tension de sortie allant jusqu'à ±145V avec une double alimentation, ou une alimentation simple de 290V. Cet amplificateur de puissance offre une grande précision grâce à une configuration de circuit d'entrée en cascode. Toute la polarisation interne se réfère à une diode Zener alimentée par une source de courant constant FET. En conséquence, le PA08 dispose d'une plage d'alimentation sans précédent et d'une excellente réjection de l'alimentation. Les applications cibles de ce POA sont les transducteurs électrostatiques, les circuits de déviation et les alimentations programmables. Le PA08A est la version de classe A offrant des performances accrues dans les domaines de la tension offset, du courant offset et du courant de polarisation. Le PA08V est la version à plage d'alimentation étendue (350V). Le PA08M/883 est la version militaire entièrement certifiée. La série PA08 est un produit hybride logé dans un boîtier métallique TO-3 à 8 broches, isolé électriquement et hermétiquement. Pour un fonctionnement continu sous charge, il est recommandé d'utiliser un dissipateur de chaleur d'une puissance nominale appropriée.
