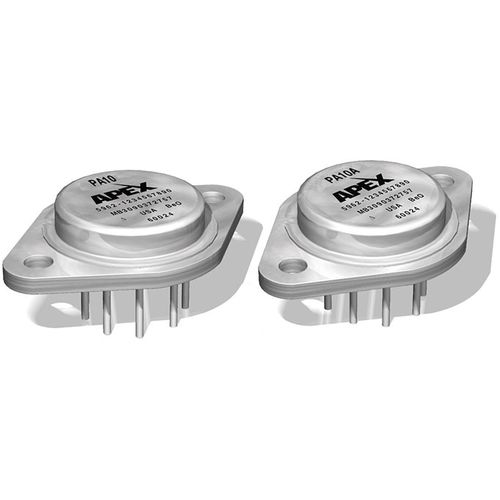

Circuit intégré amplificateur de puissance PA10

opérationnelde courant fortisolé

«  Le PA10 est un 5A, amplificateur opérationnel de la puissance 100V avec un 4MHz exceptionnel de produit de largeur de bande de gain. Les applications de cible incluent les charges résistives, inductives et capacitives d'entraînement telles que des moteurs, le débattement magnétique, et les alimentations d'énergie programmables. Pour des linéarités optimas, particulièrement aux niveaux bas, l'étape de sortie est décentrée dans la classe A \ mode de /B. On peut observer le secteur de fonctionnement sûr (SOA) pour toutes les conditions de fonctionnement par la sélection des résistances actuelles programmables de limite d'utilisateur, et l'amplificateur est intérieurement compensé tous les arrangements de gain. Le PA10A est la version de catégorie d'A fournissant pour augmenter la représentation dans les secteurs de la tension excentrée, d'actuel excentré et de la polarisation actuels. \ de PA10M/883 est la version militaire entièrement certifiée de catégorie. La série PA10 est une conception de produits hybride logée dans 8 un paquet électriquement d'isolement et hermétiquement scellé en métal de la goupille TO-3. Pour le fonctionnement continu sous la charge, un radiateur de l'estimation appropriée est recommended. \ /html »
