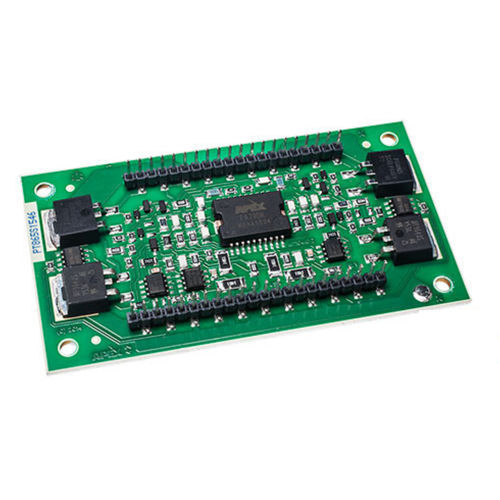

Amplificateur de puissance MP104

opérationnelhybridehaute tension

Le MP104 est un amplificateur de puissance à deux canaux, à haute tension et à courant de sortie élevé, destiné aux dispositifs piézoélectriques utilisés pour piloter les buses des imprimantes à jet d'encre. Basé sur le MP103 d'Apex, cet hybride de nouvelle génération référence la sortie à la masse et non au rail d'alimentation négatif, ce qui élimine le besoin d'une alimentation négative à courant élevé tout en réduisant les besoins en alimentations coûteuses. La tension totale d'alimentation est de 180V maximum avec une alimentation négative à faible courant (=100mA) pour la qualité du signal de sortie, et le courant de sortie est >10A crête par canal tout en maintenant la zone de fonctionnement sûre (SOA). Le MP104 a également une dissipation de puissance interne maximale de 100W par canal, des circuits améliorés pour fournir une performance équilibrée dans chaque canal et une réduction de la diaphonie. pilote d'imprimante à jet d'encre à deux canaux 10A, 160V Solution intégrée à faible coût, à deux canaux Haute tension d'alimentation 160V avec rail négatif à la terre Courant de sortie de crête >10A par canal à l'intérieur du SOA Vitesse de balayage élevée 50V/µs
