Circuit intégré amplificateur de puissance PA02

opérationnelhybrideisolé

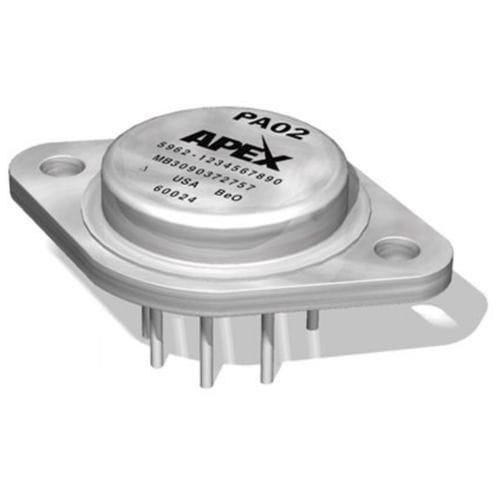

Le PA02 est un amplificateur opérationnel de puissance de 5A, 38V avec une bande passante de puissance très élevée de 350kHz conçu pour piloter des charges résistives, inductives et capacitives telles que les commandes de moteurs, de vannes et d'actionneurs. Le PA02 fournit un étage complémentaire à "sortie collecteur" qui peut se rapprocher des rails d'alimentation et qui est protégé contre le retour inductif. Une faible distorsion de croisement et des pertes internes aussi faibles que 1,2V à 2A rendent ce dispositif très efficace lorsque les tensions du système sont faibles et que la puissance est importante. Le PA02A est la version de qualité A qui améliore les performances dans les domaines de la tension de décalage, du courant de décalage et du courant de polarisation. Le PA02M/883 est la version militaire entièrement certifiée. La série PA02 est un produit hybride logé dans un boîtier métallique TO-3 à 8 broches, isolé électriquement et scellé hermétiquement. Pour un fonctionnement continu sous charge, il est recommandé d'utiliser un dissipateur thermique de capacité appropriée.
