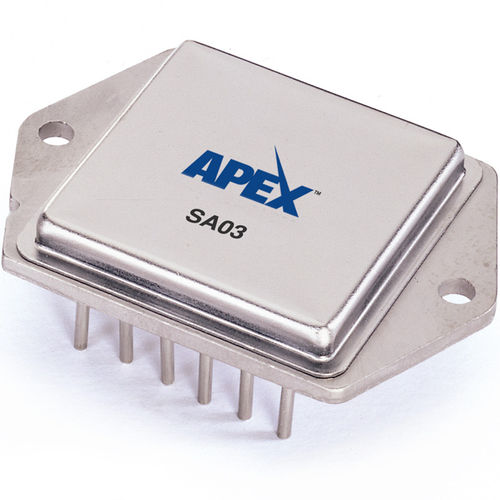

Circuit intégré amplificateur hybride SA03

à modulation de largeur d'impulsionà fréquence de commutation

Le SA03 est un amplificateur à modulation de largeur d'impulsion (PWM) de 30A, 100V qui peut délivrer jusqu'à 3000W à la charge. Une fréquence de commutation de 23kHz est obtenue grâce à l'étage d'entrée de l'horloge qui divise l'oscillateur interne de 45kHz par deux sans nécessiter de composants externes. Des oscillateurs externes peuvent être utilisés pour abaisser la fréquence de commutation ou pour synchroniser plusieurs amplificateurs. Les caractéristiques de protection du SA03 comprennent la détection de courant pour fournir des données d'amplitude et de direction pour chaque moitié du circuit du pont de l'appareil et permettent à l'entrée d'arrêt d'éteindre les quatre pilotes de la sortie du pont en H. Une limite de courant du côté haut et la fonction de programmation de la sortie du pont en H sont également disponibles pour le SA03. Une limite de courant côté haut et une limite de courant côté bas programmable protègent l'amplificateur contre les courts-circuits à l'alimentation ou à la terre, en plus des courts-circuits de charge. Les MOSFET de sortie du pont en H sont protégés contre les surcharges thermiques par une détection directe de la température de la puce. Cet amplificateur PWM est un produit hybride logé dans un boîtier de puissance métallique hermétique et isolé à 12 broches qui ne nécessite que trois pouces carrés d'espace sur la carte.
