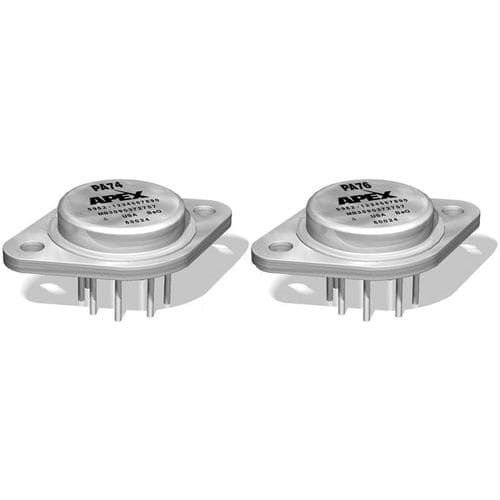

Circuit intégré amplificateur de puissance PA7 series

opérationnelhybrideisolé

Le PA74 est un amplificateur opérationnel à double puissance offrant 2,5A x 2 de courant de sortie continu sur des alimentations uniques de 5V à 40V. La conception du PA74 utilise à la fois les technologies monolithiques et hybrides en plaçant deux circuits intégrés dans un boîtier métallique TO-3 à 8 broches, isolé électriquement et scellé hermétiquement. Le résultat est une solution économique pour les applications nécessitant plusieurs amplificateurs par carte ou des configurations en mode pont. Les circuits intégrés qui composent le PA74 sont conçus avec des étages d'entrée et de sortie doubles pour obtenir les caractéristiques d'entrée et de sortie souhaitées. L'étage d'entrée utilise un amplificateur de puissance double sur un seul circuit intégré qui commande les étages de sortie. Les étages de sortie sont configurés dans une configuration tampon à gain unitaire non inversé. Les étages de sortie de l'amplificateur sont également compensés pour la stabilité mais ne sont pas recommandés pour une utilisation en tant que suiveurs de gain unitaire. Le PA74A est la version A qui fournit un courant de sortie de 3A x 2 et des performances améliorées dans les domaines de la tension de décalage et de l'oscillation de la tension. Le PA74M est la version militaire non conforme.
